Серия N

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -55...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 11 ГГц
Максимальное рабочее напряжение: 1000 В
Среднеквадратическое напряжение пробоя: 2500 В
Сопротивление центрального контакта: < 1 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,15
КСВН для углового разъема: < 1,25
Срок службы: > 500 циклов

Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий или оловянная латунь, золочение

Применимый стандарт:
MIL-C-39012
CECC 22210
IEC 60169-16

Вилка
Код	Min, мм	Max, мм
A	16,00	-
B	8,05	8,10
C	1,64	1,67
D	3,04 ном
E	0,41	1,52
F	10,11	10,46
G	5,28	5,36
H	3,30	4,32
I	0,08	-
J	4,01	4,27
K	4,50	-
L	7,00 ном

Серия N, Высокочастотные коаксиальные разъемы

Розетка
Код	Min, мм	Max, мм
A	-	15,93
B	8,53	8,74
C	8,03	8,13
D	3,04 ном
E	10,72	-
F	6,76	-
G	5,18	5,26
H	5,33	-
I	4,37	-
J	1,19	1,96
K	7,00 ном

Разъемы для гибкого кабеля

Код товара	Рисунок	Марка	Чертеж

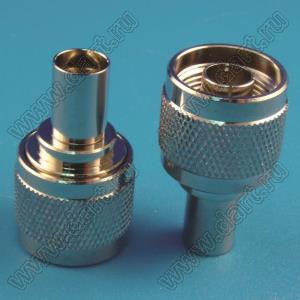

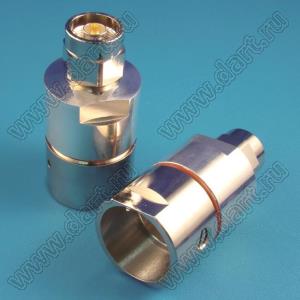

38707		JC3.650.098 N-C-J1.5 SFF-50-1.5-1 RG-174/U RG-316/U

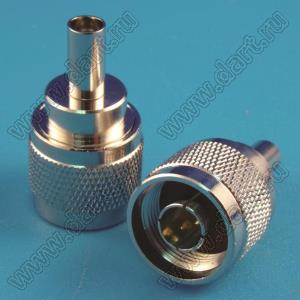

38708		JC3.650.124 N-C-J3 SYV-50-3 SFF-50-3-1 RG-58/U
38709		JC3.650.391 N-C-J3 SYV-50-3 SFF-50-3-1 RG-58/U

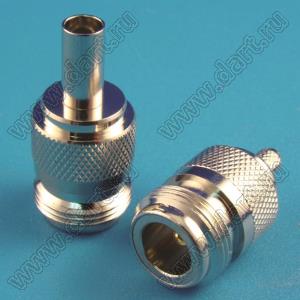

38713		JC3.650.089 N-C-J5 SYV-50-5-1

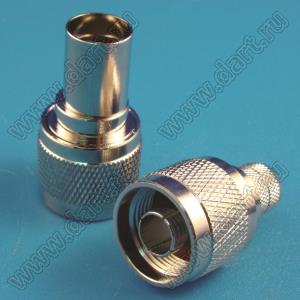

38714		JC3.650.105 N-C-J5D 5D-FB

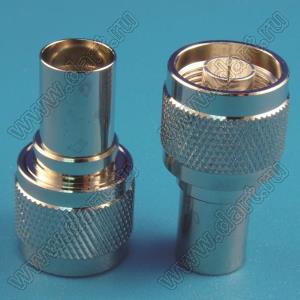

38716		JC3.650.106 N-C-J7 SYV-50-7-1

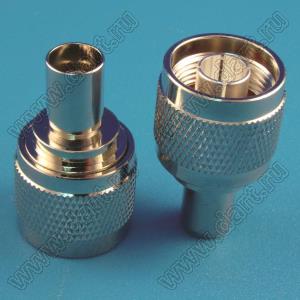

38717		JC3.650.126 N-C-J7D 7D-FB
151728		JC3.650.387 N-C-J7D-1 7D-FB
151729		JC3.650.121 N-C-JW3 SYV-50-3 RG-58/U

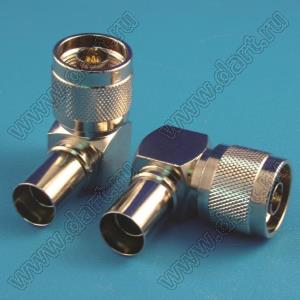

38722		JC3.650.099 N-C-JW7 SYV-50-7-1

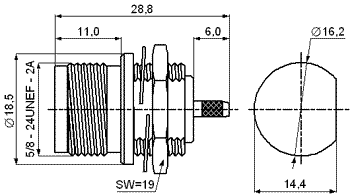

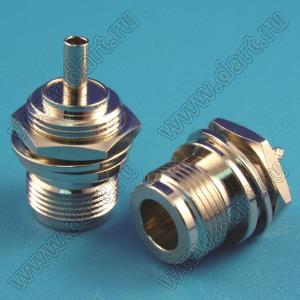

38739		JC3.660.213 N-C-KY1.5-1 SFF-50-1.5-1 RG-174/U
151730		JC3.660.337 N-C-KY3 SYV-50-3 RG-58/U

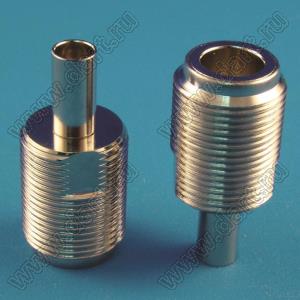

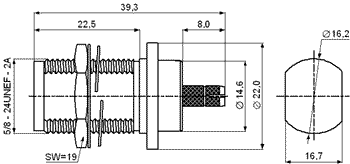

38742		JC3.660.338 N-C-KY3-M SYV-50-3 RG-58/U

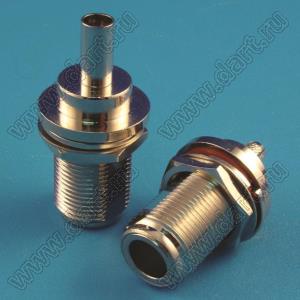

38743		JC3.660.349 N-C-KY3-3 SYV-50-3 RG-58/U
151731		JC3.660.348 N-KY-5D 5D-FB
38725		JC3.660.186 N-C-K3 SYV-50-3 RG-58/U

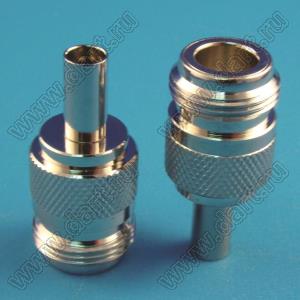

38726		JC3.660.186-1 N-C-K3 SYV-50-3 RG-58/U

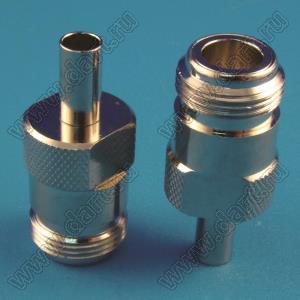

38727		JC3.660.039 N-C-K3-1 SYV-50-3 RG-58/U

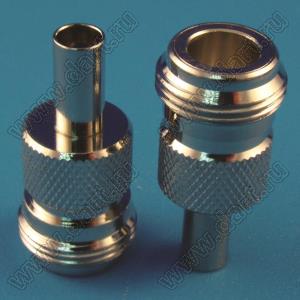

38728		JC3.660.211 N-C-K3-2 SYV-50-3 RG-58/U
151732		JC3.660.215 N-C-K3-3 SYV-50-3 RG-58/U

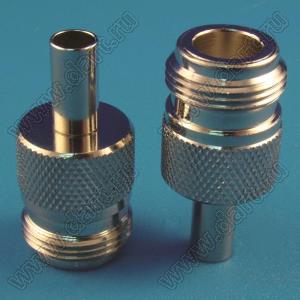

38730		JC3.660.506 N-C-K3-4 SYV-50-3 RG-58/U
151733		JC3.660.087 N-C-K5D 5D-FB

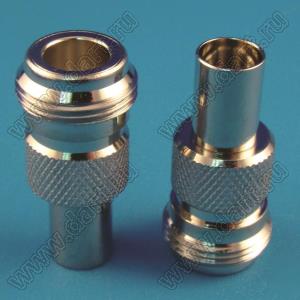

38731		JC3.660.325 N-C-K5D-1 5D-FB
151734		JC3.660.193 N-C-K5D-2 5D-FB

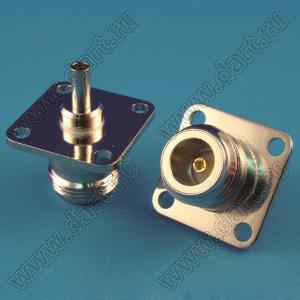

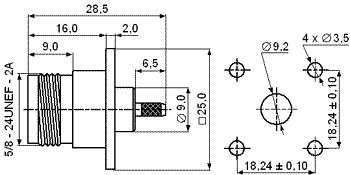

38744		JC3.660.082 N-C-KF1.5 SFF-50-1.5-1 RG-174/U

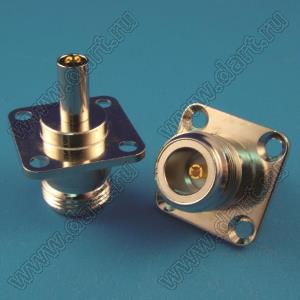

38746		JC3.660.187-1 N-C-KF3 SYV-50-3 RG-58/U

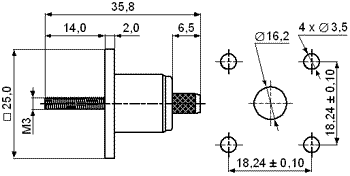

151740		JC3.650.222 N-CF-3-A SYV-50-3 RG-58/U

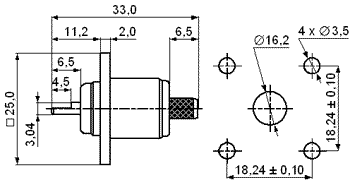

151741		JC3.650.223 N-CF-3-B SYV-50-3 RG-58/U

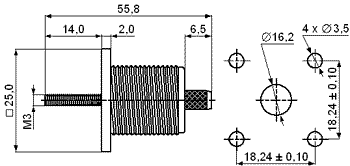

151742		JC3.650.224 N-CF-3-C SYV-50-3 RG-58/U

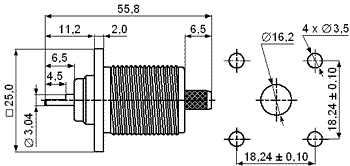

151743		JC3.650.225 N-CF-3-D SYV-50-3 RG-58/U
151744		JC3.650.386 N-J-5D-2 5D-FB

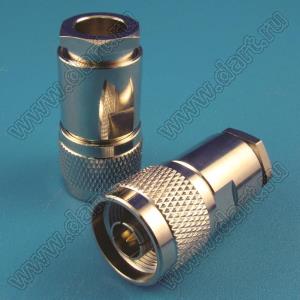

38755		JC3.650.084 N-J7 SYV-50-7-1

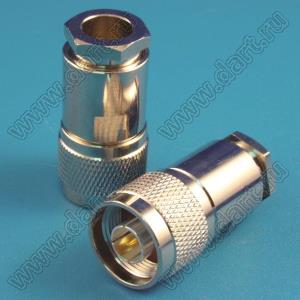

38757		JC3.650.385 N-J7D-1 7D-FB

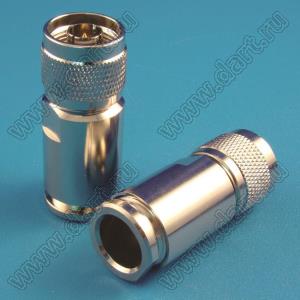

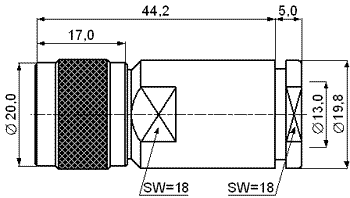

38802		JC3.650.090 N-J9 SYV-50-9

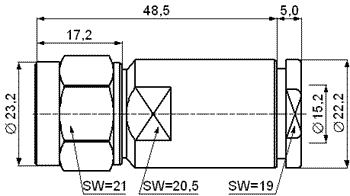

151745		JC3.650.091 N-J12-1 SYV-50-12

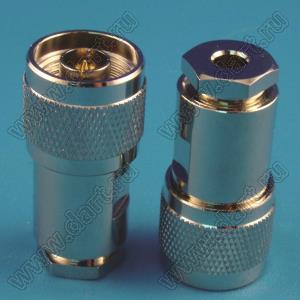

38747		JC3.650.086 N-J3 SYV-50-3 RG-58/U

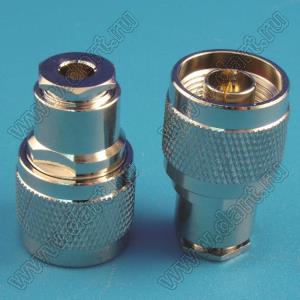

38748		JC3.650.228 N-J3-1 SYV-50-3 RG-58/U

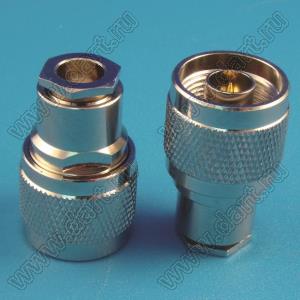

38753		JC3.650.109 N-J5-1 SYV-50-5-1
151746		JC3.650.376 N-J5-2 SYV-50-5-2
38754		JC3.650.113 N-J5D-1 5D-FB

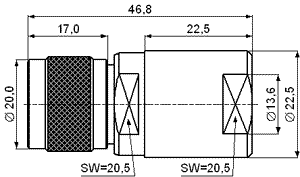

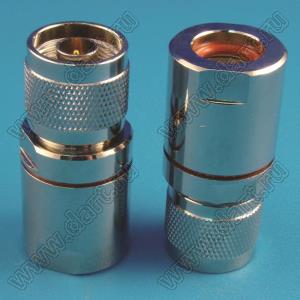

38761		JC3.650.375 N-J10D-1 10D-FB

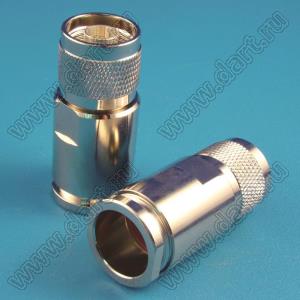

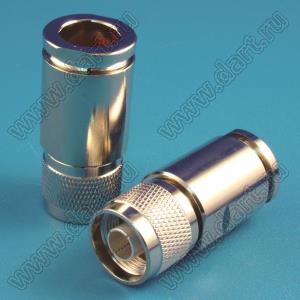

38760		JC3.650.064 N-J10D 10D-FB
38762		JC3.650.065 N-J12D 12D-FB

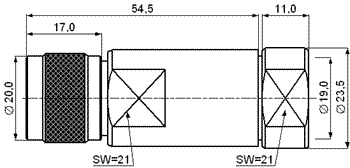

151747		JC3.650.230 N-J-1/2-50A-1 Hansen 1/2” LDF4-50A

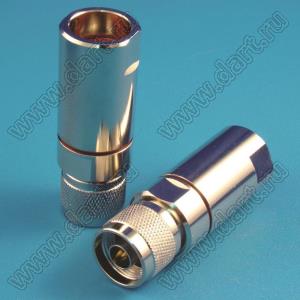

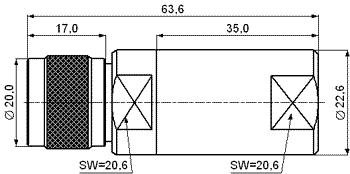

38770		JC3.650.232 N-J-1/2-50A-2 Hansen 1/2” LDF4-50A

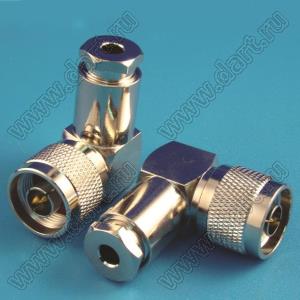

38776		JC3.650.097 N-JW3 SYV-50-3 RG-58/U

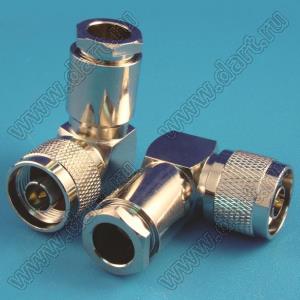

38779		JC3.650.100 N-JW7 SYV-50-7-1
151748		JC3.650.101 N-JW7-2 SYV-50-7-2

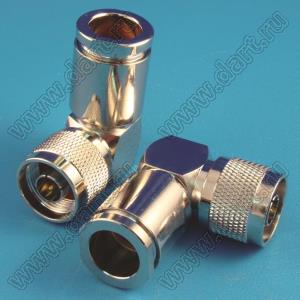

38781		JC3.650.377 N-JW9 SYV-50-9

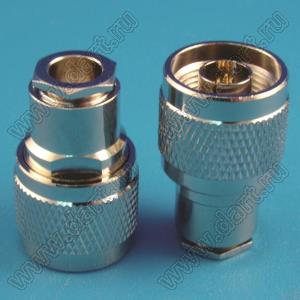

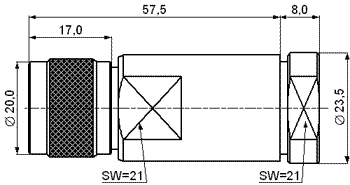

151749		JC3.650.092 N-J-1/2 1/2”

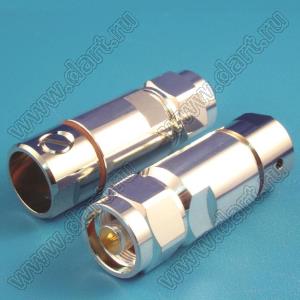

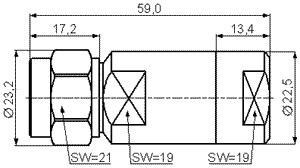

38768		JC3.650.085 N-J-1/2-B 1/2”

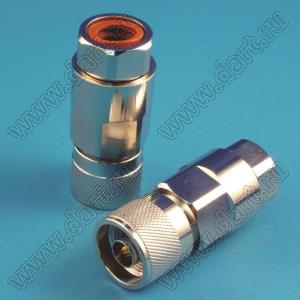

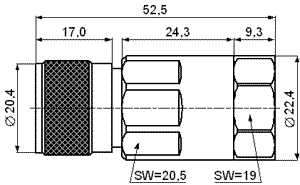

38765		JC3.650.125 N-J-1/2-AN 1/2”

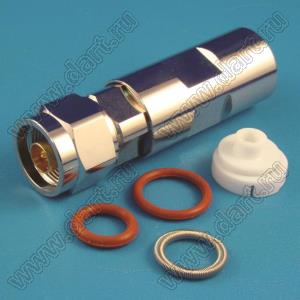

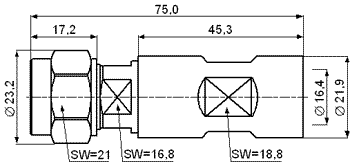

38767		JC3.650.107 N-J-1/2-RC 1/2”

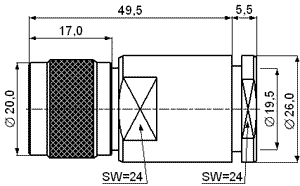

151750		JC3.650.103 N-J-15 SYV-50-15

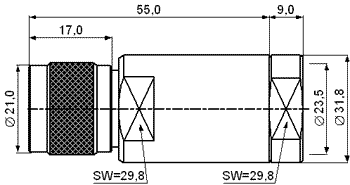

151751		JC3.650.381 N-J-5/8 Hansen 5/8”

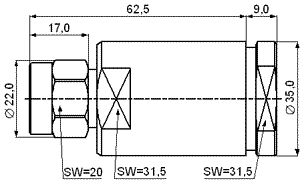

151752		JC3.650.108 N-J-7/8 Hansen 7/8” LDF5-50A

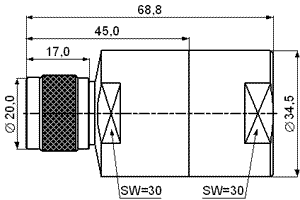

38772		JC3.650.226 N-J-7/8BN Hansen 7/8” LDF5-50A

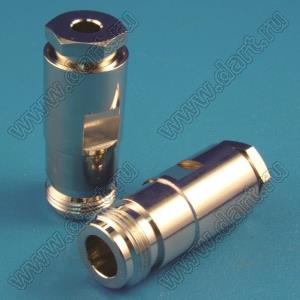

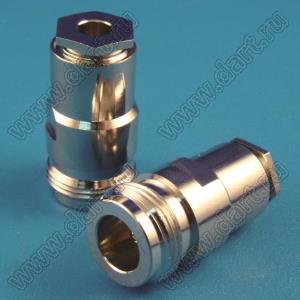

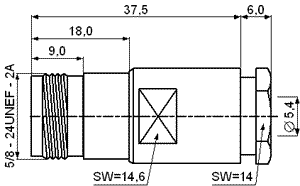

38787		JC3.660.208 N-K3 SYV-50-3 RG-58/U
38788		JC3.660.212 N-K3-1 SYV-50-3 RG-58/U

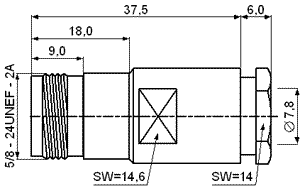

151753		JC3.660.097 N-K5D 5D--FB

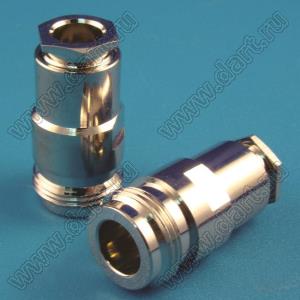

38791		JC3.660.096 N-K5D-1 5D-FB

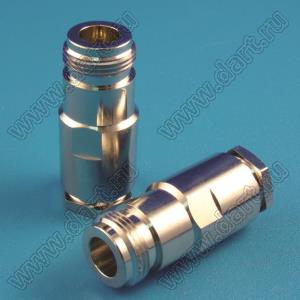

38792		JC3.660.078 N-K7 SYV-50-7-1

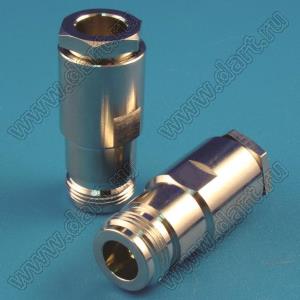

38793		JC3.660.076-1 N-K7D 7D-FB

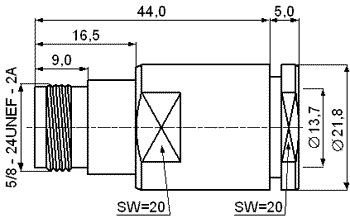

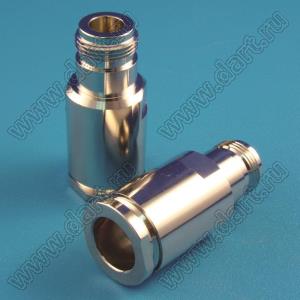

38796		JC3.660.038 N-K10D 10D-FB

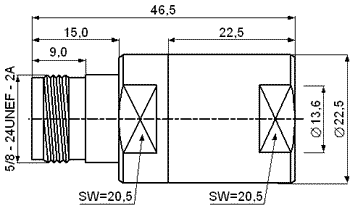

151754		JC3.660.343 N-K10D-1 10D-FB

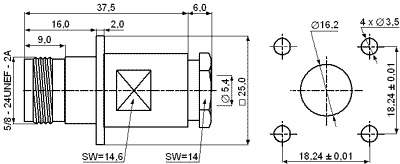

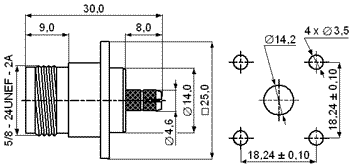

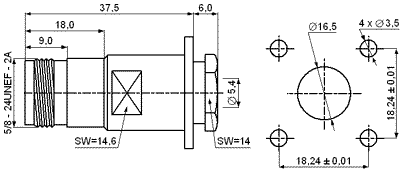

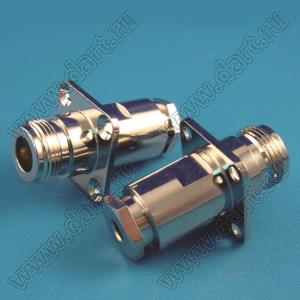

38798		JC3.660.074 N-KF3 SYV-50-3 RG-58/U
151755		JC3.660.209 N-KF3-1 SYV-50-3 RG-58/U

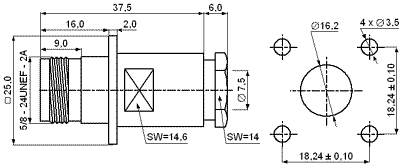

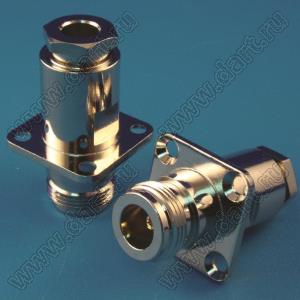

38799		JC3.660.326 N-KF5 SYV-50-5-1

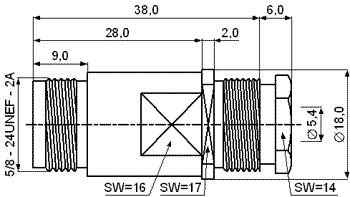

151756		JC3.660.207 N-KY3 SYV-50-3 SFF-50-3-1 RG-58/U
151757		JC3.660.509 N-KW3 SYV-50-3 SFF-50-3-1 RG-58/U
151758		JC3.660.513 N-KW7 SYV-50-7-1
151759		JC3.660.511 N-KW7D 7D-FB

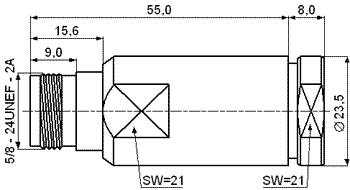

151760		JC3.660.081 N-K-1/2 1/2”

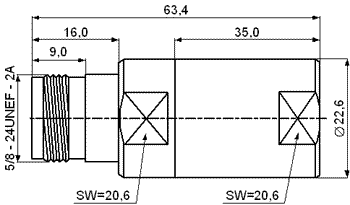

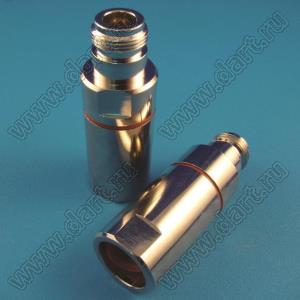

38803		JC3.660.340 N-K-1/2-50A 1/2”

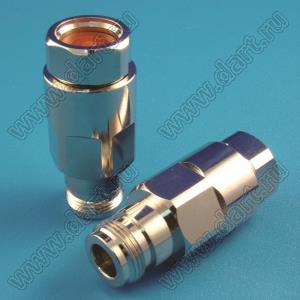

38808		JC3.660.329 N-K-1/2-AN 1/2”

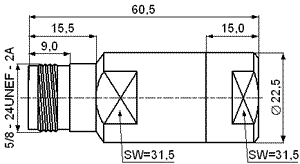

151761		JC3.660.089 N-K-1/2-B 1/2”

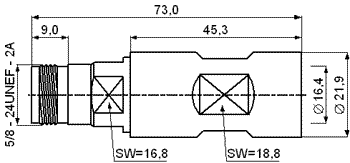

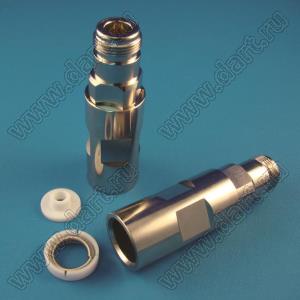

38806		JC3.660.088 N-K-1/2-RC 1/2”

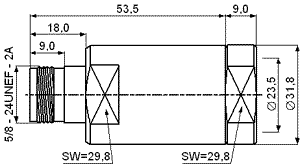

151762		JC3.660.501 N-K-5/8 Hansen 5/8”

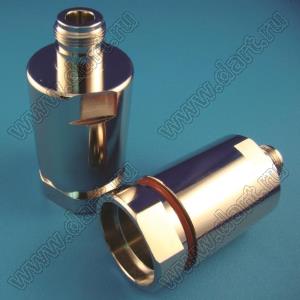

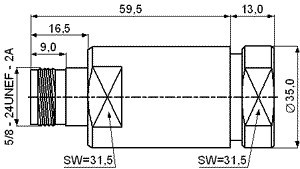

38809		JC3.660.092 N-K-7/8 Hansen 7/8” LDF-50A

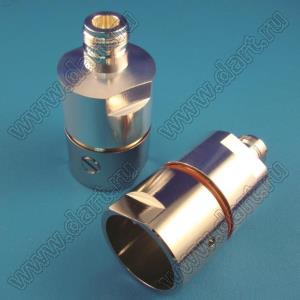

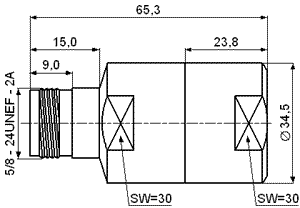

38811		JC3.660.210 N-K-7/8-BN Hansen 7/8” LDF5-50A

Разъемы для гибкого кабеля
Защитные колпачки
Разъемы для полужесткого кабеля
Микрополосковые разъемы
Фланцево-монтажные разъемы
Разъемы для монтажа на панель
Переходники
Переходники (75 Ом)

Серия N
