Серия N

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -55...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 11 ГГц
Максимальное рабочее напряжение: 1000 В
Среднеквадратическое напряжение пробоя: 2500 В
Сопротивление центрального контакта: < 1 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,15
КСВН для углового разъема: < 1,25
Срок службы: > 500 циклов

Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий или оловянная латунь, золочение

Применимый стандарт:
MIL-C-39012
CECC 22210
IEC 60169-16

Вилка
Код	Min, мм	Max, мм
A	16,00	-
B	8,05	8,10
C	1,64	1,67
D	3,04 ном
E	0,41	1,52
F	10,11	10,46
G	5,28	5,36
H	3,30	4,32
I	0,08	-
J	4,01	4,27
K	4,50	-
L	7,00 ном

Серия N, Высокочастотные коаксиальные разъемы

Розетка
Код	Min, мм	Max, мм
A	-	15,93
B	8,53	8,74
C	8,03	8,13
D	3,04 ном
E	10,72	-
F	6,76	-
G	5,18	5,26
H	5,33	-
I	4,37	-
J	1,19	1,96
K	7,00 ном

Переходники

Код товара	Рисунок	Марка	Чертеж

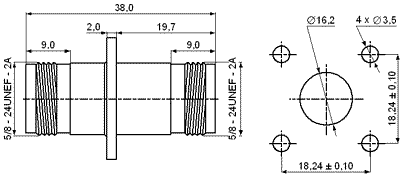

151690		JC3.640.119 N-50KKF

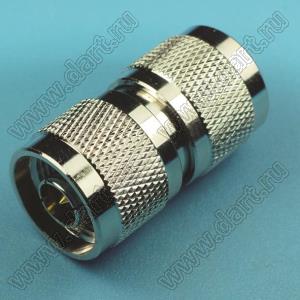

38926		JC3.640.110 N-50JJ

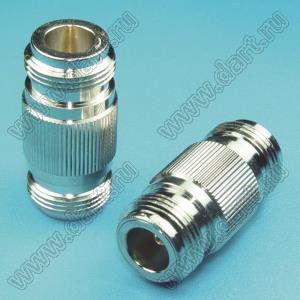

38927		JC3.640.059 N-50KK

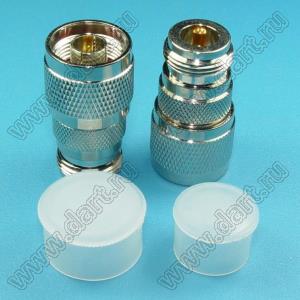

38928		JC3.640.023 N-50KJ

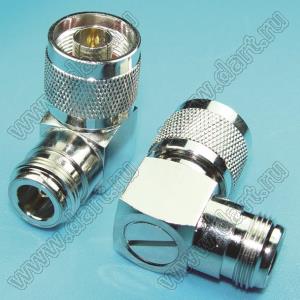

38929		JC3.640.038 N-50JKW

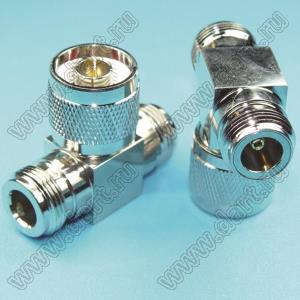

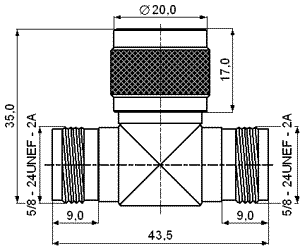

38932		JC3.640.012 N-50KJK

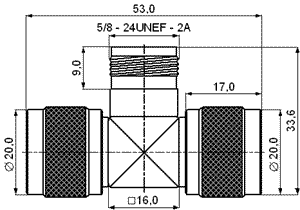

152471		JC3.640.118 N-50JKJ

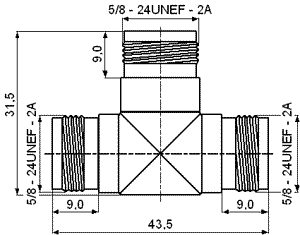

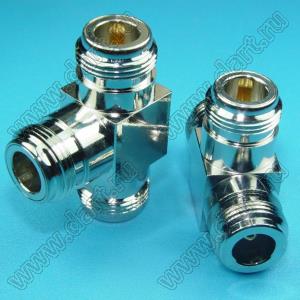

38933		JC3.640.013 N-50KKK

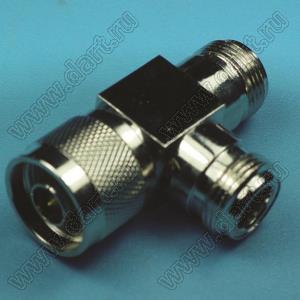

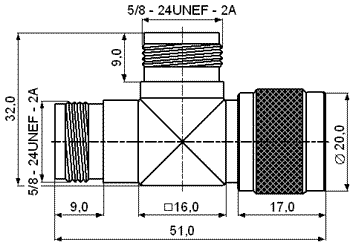

38934		JC3.640.044 N-50KKJ

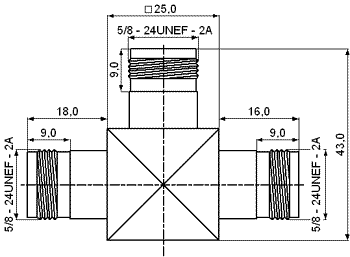

151691		JC3.640.109 N-50KKK-1

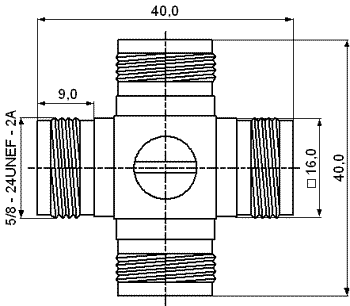

151693		JC3.640.043 N-50K

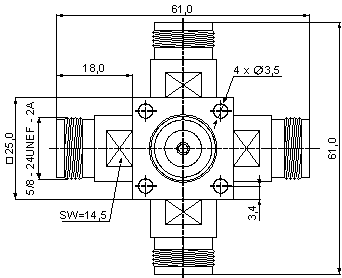

151724		JC3.640.024 N-50K

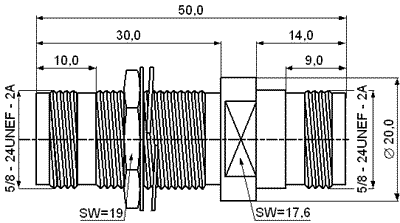

152472		JC3.640.168 N-50KKY-1

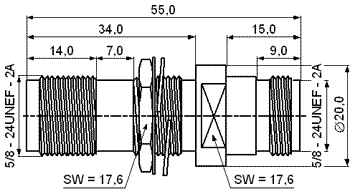

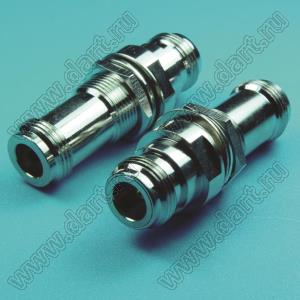

38930		JC3.640.169 N-50KKY-2

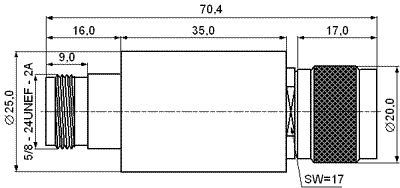

152473		JC3.640.172 N-50KJ-T
