Серия N
Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -55...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 11 ГГц
Максимальное рабочее напряжение: 1000 В
Среднеквадратическое напряжение пробоя: 2500 В
Сопротивление центрального контакта: < 1 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,15
КСВН для углового разъема: < 1,25
Срок службы: > 500 циклов
|
|
Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий или оловянная латунь, золочение
Применимый стандарт:
MIL-C-39012
CECC 22210
IEC 60169-16
|
Вилка |
Код |
Min, мм |
Max, мм |
A |
16,00 |
- |
B |
8,05 |
8,10 |
C |
1,64 |
1,67 |
D |
3,04 ном |
E |
0,41 |
1,52 |
F |
10,11 |
10,46 |
G |
5,28 |
5,36 |
H |
3,30 |
4,32 |
I |
0,08 |
- |
J |
4,01 |
4,27 |
K |
4,50 |
- |
L |
7,00 ном |
![Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n_plug.gif) |
Розетка |
Код |
Min, мм |
Max, мм |
A |
- |
15,93 |
B |
8,53 |
8,74 |
C |
8,03 |
8,13 |
D |
3,04 ном |
E |
10,72 |
- |
F |
6,76 |
- |
G |
5,18 |
5,26 |
H |
5,33 |
- |
I |
4,37 |
- |
J |
1,19 |
1,96 |
K |
7,00 ном |
![Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n_jack.gif) |
Фланцево-монтажные разъемы
38889 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/jc3-650-120.jpg) |

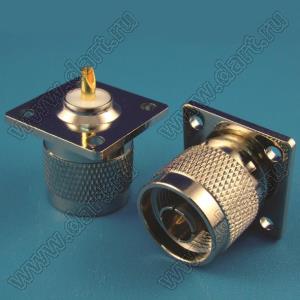

JC3.650.120

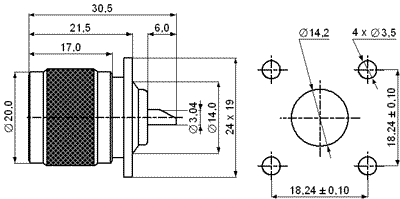

N-50JF |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50jf.gif) |
38890 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/jc3-650-388.jpg) |

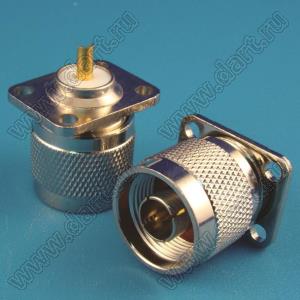

JC3.650.388

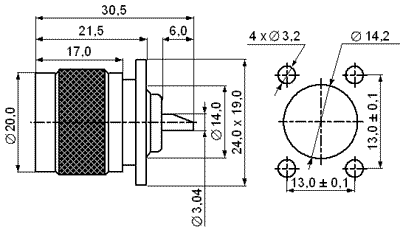

N-50JF-1 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50jf-1.gif) |
38894 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/jc3-660-079.jpg) |

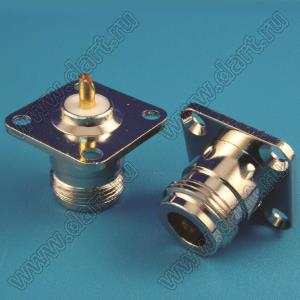

JC3.660.079

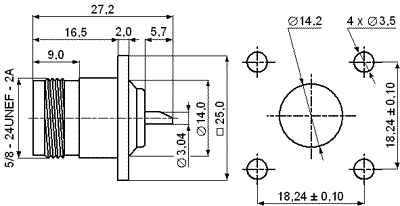

N-50KF |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf.gif) |
38895 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/jc3-660-083.jpg) |

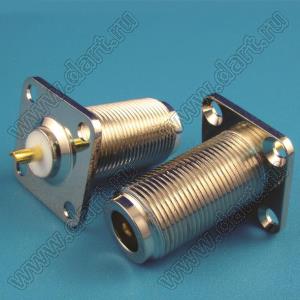

JC3.660.083

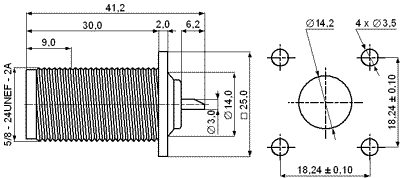

N-50KF-1 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-1.gif) |
152457 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-2.jpg) |
JC3.660.080

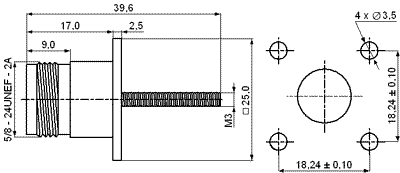

N-50KF-2 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-2.gif) |
38911 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/jc3-660-085.jpg) |

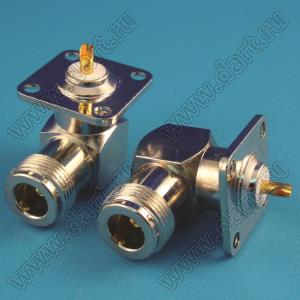

JC3.660.085

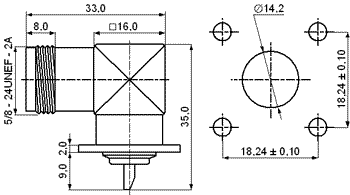

N-50KWF |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kwf.gif) |
38896 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/jc3-660-098.jpg) |

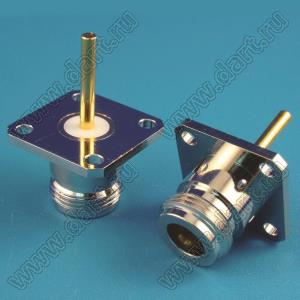

JC3.660.098

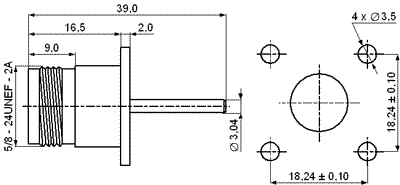

N-50KF-5 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-5.gif) |

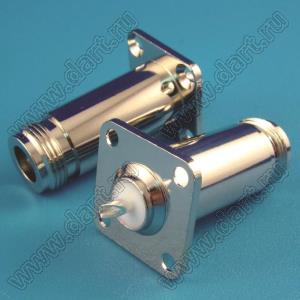

38897 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/jc3-660-195.jpg) |
JC3.660.195

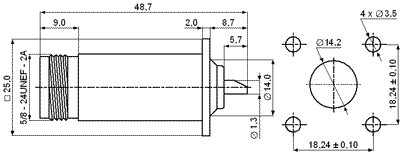

N-50KF-6 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-6.gif) |

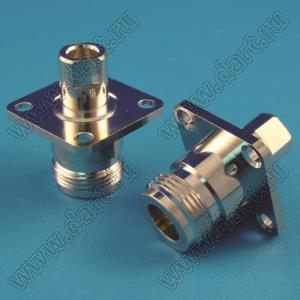

38830 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/jc3-660-197.jpg) |
JC3.660.197

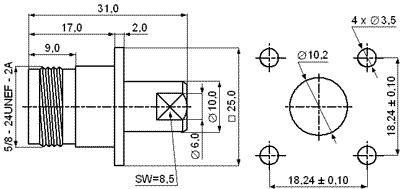

N-50KF-7 (Д=6) |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-7.gif) |
38898 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/jc3-660-327.jpg) |

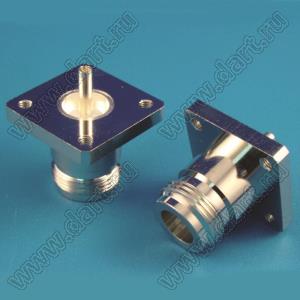

JC3.660.327

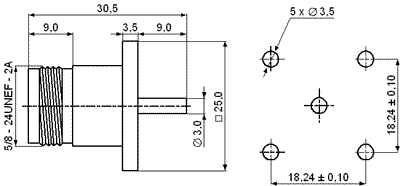

N-50KF-9 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-9.gif) |

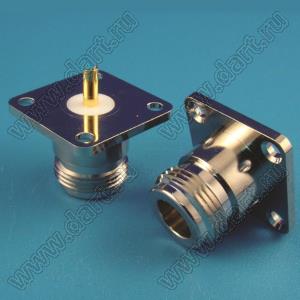

38899 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/jc3-660-331.jpg) |
JC3.660.331

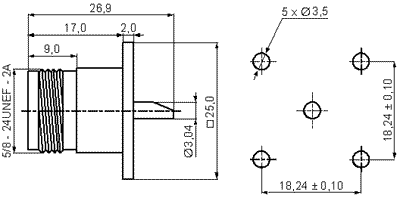

N-50KF-10 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-10.gif) |
152458 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-12.jpg) |
JC3.660.333

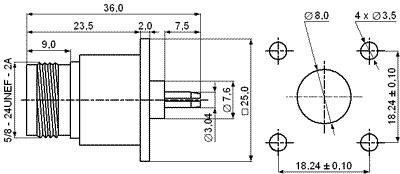

N-50KF-12 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-12.gif) |
152459 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-13.jpg) |
JC3.660.334

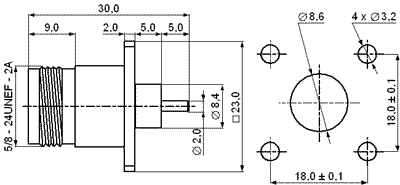

N-50KF-13 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-13.gif) |
38900 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/jc3-660-336.jpg) |

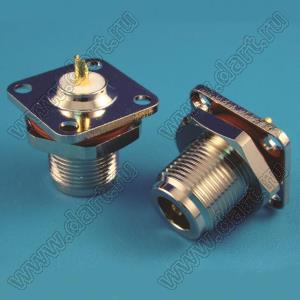

JC3.660.336

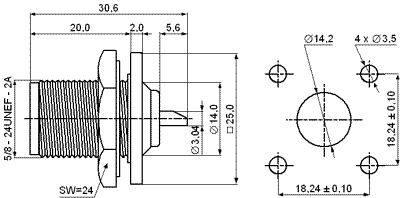

N-50KF-14 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-14.gif) |
152460 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-15.jpg) |
JC3.660.521

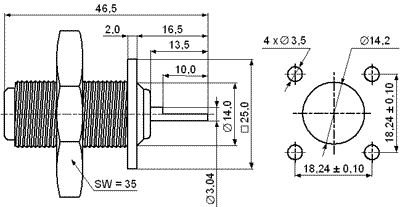

N-50KF-15 |
![Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/n/n-50kf-15.gif) |
