Высокочастотные коаксиальные разъемы |
Серия SMA
Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°C)
Вибрация: MIL-STD-202. Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 12,4 ГГц (0...18 ГГц)
Максимальное рабочее напряжение: 335 В
Среднеквадратическое напряжение пробоя: 1000 В
Сопротивление центрального контакта: < 3 мОм
Сопротивление внешнего контакта: < 2 мОм
Сопротивление изоляции: > 5000 МОм
Вносимые потери: < 0,15 дБ / 6 ГГц
КСВН для прямого разъема: < 1,10 + 0,002 f < 1,05 + 0,001 f
КСВН для углового разъема: < 1,20 + 0,003 f < 1,10 + 0,001 f
Срок службы: > 500 циклов |
|
Материалы и покрытия:
Экран: латунь, золочение
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий, золочение
Применимый стандарт:
MIL-C-39012
CECC 22110
IEC 60169-15
|
Вилка |
Код |
Min, мм |
Max, мм |
A |
6,35 |
- |
B |
4,53 |
4,59 |
C |
2,56 |
3,43 |
D |
0,00 |
0,18 |
E |
1,91 |
2,56 |
F |
0,00 |
0,25 |
G |
0,90 |
0,94 |
H |
0,00 |
0,38 |
J |
1,25 |
1,30 |
K |
4,10 |
4,13 |
|
Розетка |
Код |
Min, мм |
Max, мм |
A |
5,28 |
5,49 |
B |
4,60 |
4,67 |
C |
1,88 |
1,98 |
D |
0,00 |
0,18 |
E |
0,38 |
1,14 |
F |
2,92 |
- |
G |
0,00 |
0,08 |
H |
4,32 |
- |
J |
1,25 |
1,30 |
K |
5,54 |
- |
|
![Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma_plug.gif) |
![Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma_jack.gif) |
Разъемы для гибкого кабеля

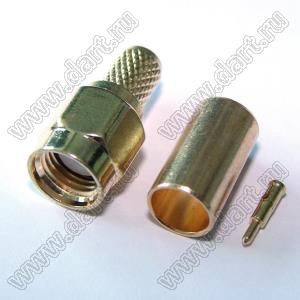

38473 |

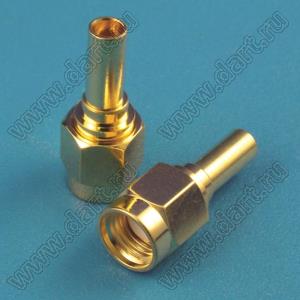

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-043_2.jpg) |
JC3.650.043
SMA-C-J1.5
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-043.gif) |
50458 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-048.jpg) |
JC3.650.048
SMA-C-J1.5-1
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-048.gif) |
50469 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-238_2.jpg) |
JC3.650.238
SMA-C-J1.5-3
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-238.gif) |
50470 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-241.jpg) |

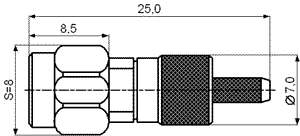

JC3.650.241
SMA-C-J1.5-4
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-241.gif) |
50473 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-253.jpg) |
JC3.650.253
SMA-C-J1.5-5
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-253.gif) |
38476 |

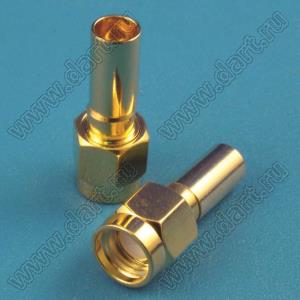

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-049_2.jpg) |
JC3.650.049
SMA-C-J2
SFF-50-2-2
SYV-50-2-2 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-049.gif) |
38477 |

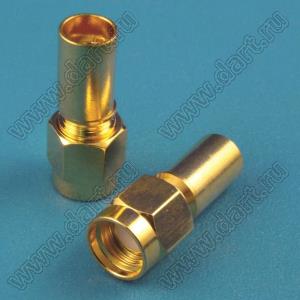

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-044_2.jpg) |
JC3.650.044
SMA-C-J3
SFF-50-3-1
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-044.gif) |

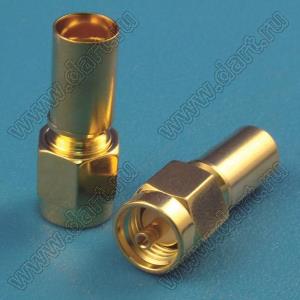

38478 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-242_2.jpg) |
JC3.650.242
SMA-C-J3-1
SFF-50-3-1
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-242.gif) |
38483 |

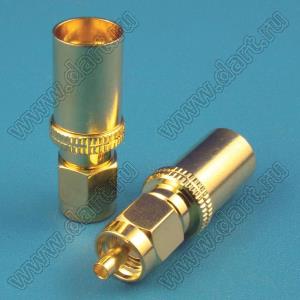

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-045_2.jpg) |

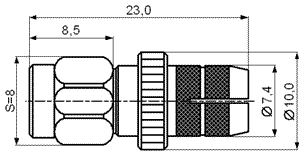

JC3.650.045
SMA-C-J5D
5D-FB |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-045.gif) |

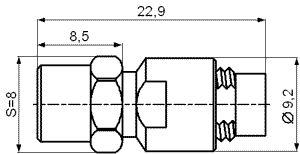

50467 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-235.jpg) |
JC3.650.235
SMA-J3-1
SYV-50-3
SFF-50-3-1
RG-58/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-235.gif) |
50472 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-251.jpg) |
JC3.650.251
SMA-C-J0.9
0.8C-2V |

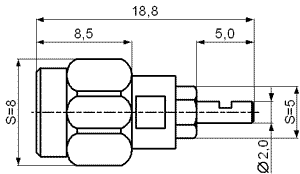

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-251.gif) |
38487 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-042_2.jpg) |

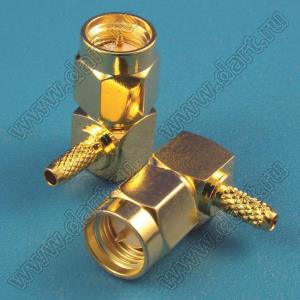

JC3.650.042
SMA-C-JW1.5
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-042.gif) |
50492 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-525.jpg) |
JC3.650.525
SMA-C-JW1.5-1
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-525.gif) |
50475 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-257.jpg) |
JC3.650.257
SMA-C-JW2
1.5D-5V
SYV-50-2-1 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-257.gif) |

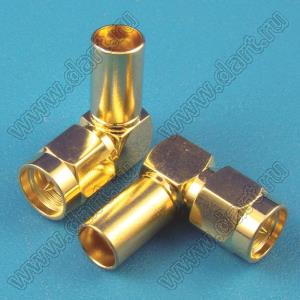

38489 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-050_2.jpg) |
JC3.650.050
SMA-C-JW3
SYV-50-3
SFF-50-3-1 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-050.gif) |
38504 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/JC3-660-053_2.jpg) |

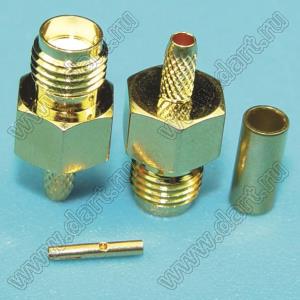

JC3.660.053
SMA-C-K1.5
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-053.gif) |
38505 |

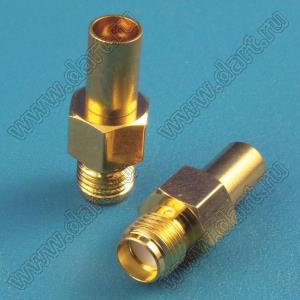

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-055_2.jpg) |
JC3.660.055
SMA-C-K2
SFF-50-2-2
SYV-50-2-2 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-055.gif) |
38506 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-052_2.jpg) |

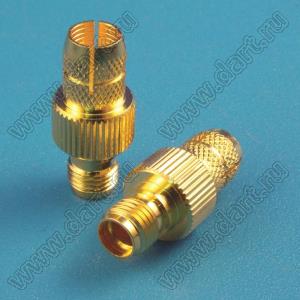

JC3.660.052
SMA-C-K5D
5D-FB |

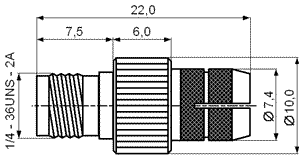

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-052.gif) |
151682 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-246.jpg) |
JC3.650.246
-3
SYV-50-3
SFF-50-3-1
RG-58/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-246.gif) |
151683 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-254.jpg) |
JC3.650.254
-3
SYV-50-3
SFF-50-3-1
RG-58/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-254.gif) |
38511 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-050_2.jpg) |

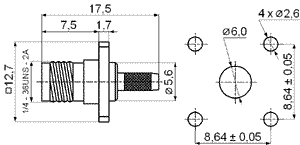

JC3.660.050
SMA-C-KF1.5
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-050.gif) |

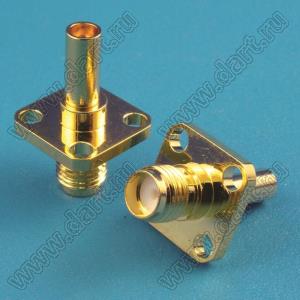

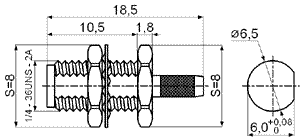

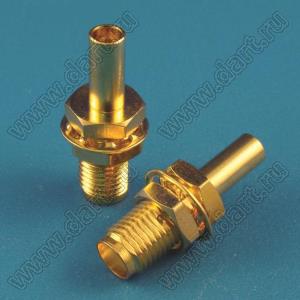

38507 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-051_2.jpg) |
JC3.660.051
SMA-C-KY1.5
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-051.gif) |
38508 |

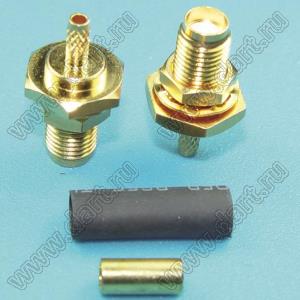

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-252_2.jpg) |

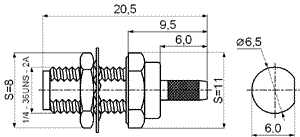

JC3.660.252
SMA-C-KY1.5-M
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-252.gif) |
50549 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-429.jpg) |
JC3.660.429
SMA-C-KY1
SFF-50-1 |

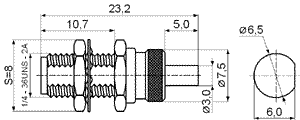

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-429.gif) |
50515 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-221.jpg) |
JC3.660.221
SMA-C-KW1.5
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-221.gif) |
50468 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-236.jpg) |
JC3.650.236
SMA-CY-W1.5
SFF-50-1.5-1
RG-174/U
RG-316/U |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-650-236.gif) |
38509 |

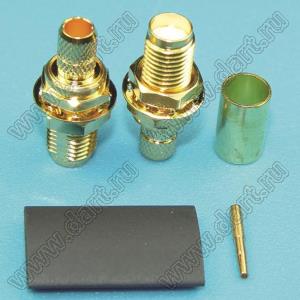

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-230_2.jpg) |
JC3.660.230
SMA-C-KY3
SFF-50-3-1
SYV-50-3
RG-58/U |

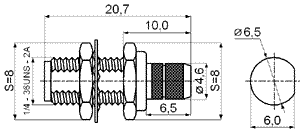

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-230.gif) |
50551 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-436.jpg) |
JC3.660.436
SMA-C-KY0.8
0.8C-2V |

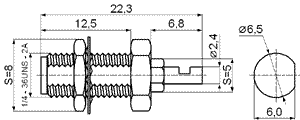

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-436.gif) |
50513 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-219.jpg) |
JC3.660.219
SMA-C-KY0.8-A
0.8-2V |

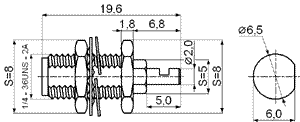

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-219.gif) |
38654 |

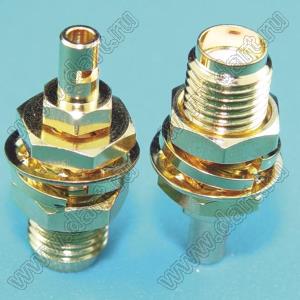

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-430_2.jpg) |
JC3.660.430
SMA-C-KY1-A
SFF-50-1 |

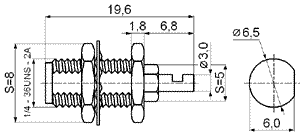

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-430.gif) |
38498 |

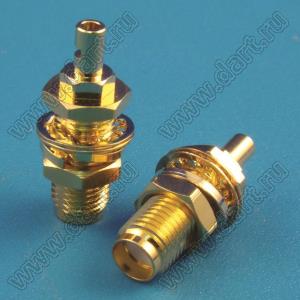

![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-430-1_2.jpg) |
JC3.660.430-1
SMA-C-KY1-A
SFF-50-1 |
![Разъемы для гибкого кабеля, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-430.gif) |
Разъемы для гибкого кабеля
Разъемы для полужесткого кабеля
Разъемы для печатных плат
Фланцево-монтажные разъемы
Разъемы для монтажа на панель
Микрополосковые разъемы
Переходники
Серия SMA
|
|
|
|
