Серия SMA
Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°C)
Вибрация: MIL-STD-202. Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 12,4 ГГц (0...18 ГГц)
Максимальное рабочее напряжение: 335 В
Среднеквадратическое напряжение пробоя: 1000 В
Сопротивление центрального контакта: < 3 мОм
Сопротивление внешнего контакта: < 2 мОм
Сопротивление изоляции: > 5000 МОм
Вносимые потери: < 0,15 дБ / 6 ГГц
КСВН для прямого разъема: < 1,10 + 0,002 f < 1,05 + 0,001 f
КСВН для углового разъема: < 1,20 + 0,003 f < 1,10 + 0,001 f
Срок службы: > 500 циклов |
|
Материалы и покрытия:
Экран: латунь, золочение
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий, золочение
Применимый стандарт:
MIL-C-39012
CECC 22110
IEC 60169-15
|
| Вилка |
| Код |
Min, мм |
Max, мм |
| A |
6,35 |
- |
| B |
4,53 |
4,59 |
| C |
2,56 |
3,43 |
| D |
0,00 |
0,18 |
| E |
1,91 |
2,56 |
| F |
0,00 |
0,25 |
| G |
0,90 |
0,94 |
| H |
0,00 |
0,38 |
| J |
1,25 |
1,30 |
| K |
4,10 |
4,13 |
|
| Розетка |
| Код |
Min, мм |
Max, мм |
| A |
5,28 |
5,49 |
| B |
4,60 |
4,67 |
| C |
1,88 |
1,98 |
| D |
0,00 |
0,18 |
| E |
0,38 |
1,14 |
| F |
2,92 |
- |
| G |
0,00 |
0,08 |
| H |
4,32 |
- |
| J |
1,25 |
1,30 |
| K |
5,54 |
- |
|
 |
 |
Разъемы для монтажа на панель

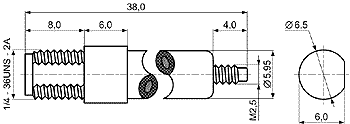

| 50516 |
 |
JC3.660.222
SMA-KY-M2.5 |
 |

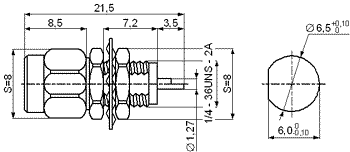

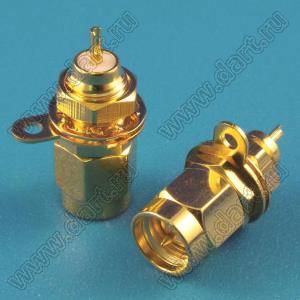

| 38575 |
 |
JC3.650.249
SMA-50JY |
 |

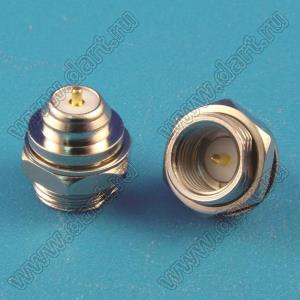

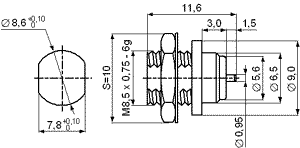

| 38576 |
 |
JC3.650.252
SMA-50JY-1 |
 |

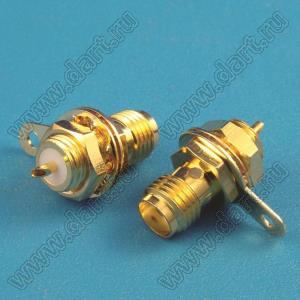

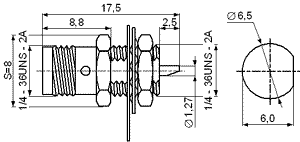

| 38579 |
 |
JC3.660.249
SMA-50KY-1 |
 |

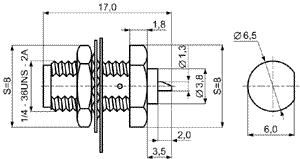

| 38580 |
 |

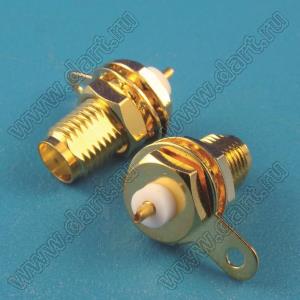

JC3.660.056
SMA-50KY-2 |
 |
| 50519 |
 |
JC3.660.240
SMA-50KY-3 |
 |
