Серия SMA
Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°C)
Вибрация: MIL-STD-202. Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 12,4 ГГц (0...18 ГГц)
Максимальное рабочее напряжение: 335 В
Среднеквадратическое напряжение пробоя: 1000 В
Сопротивление центрального контакта: < 3 мОм
Сопротивление внешнего контакта: < 2 мОм
Сопротивление изоляции: > 5000 МОм
Вносимые потери: < 0,15 дБ / 6 ГГц
КСВН для прямого разъема: < 1,10 + 0,002 f < 1,05 + 0,001 f
КСВН для углового разъема: < 1,20 + 0,003 f < 1,10 + 0,001 f
Срок службы: > 500 циклов |
|
Материалы и покрытия:
Экран: латунь, золочение
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий, золочение
Применимый стандарт:
MIL-C-39012
CECC 22110
IEC 60169-15
|
Вилка |
Код |
Min, мм |
Max, мм |
A |
6,35 |
- |
B |
4,53 |
4,59 |
C |
2,56 |
3,43 |
D |
0,00 |
0,18 |
E |
1,91 |
2,56 |
F |
0,00 |
0,25 |
G |
0,90 |
0,94 |
H |
0,00 |
0,38 |
J |
1,25 |
1,30 |
K |
4,10 |
4,13 |
|
Розетка |
Код |
Min, мм |
Max, мм |
A |
5,28 |
5,49 |
B |
4,60 |
4,67 |
C |
1,88 |
1,98 |
D |
0,00 |
0,18 |
E |
0,38 |
1,14 |
F |
2,92 |
- |
G |
0,00 |
0,08 |
H |
4,32 |
- |
J |
1,25 |
1,30 |
K |
5,54 |
- |
|
![Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma_plug.gif) |
![Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma_jack.gif) |
Разъемы для печатных плат
38545 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-046.jpg) |

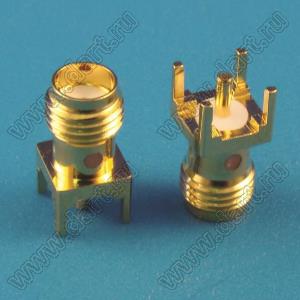

JC3.660.046

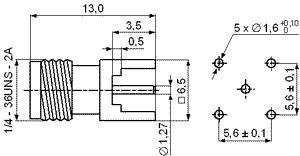

SMA-KE |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-ke.gif) |
38547 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-058.jpg) |

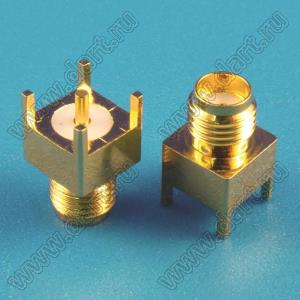

JC3.660.058

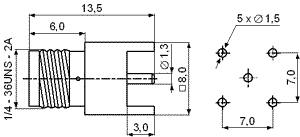

SMA-KE-1 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-ke-1.gif) |
50510 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-ke-3.jpg) |
JC3.660.063

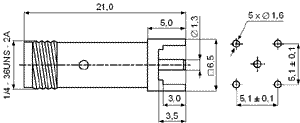

SMA-KE-3 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-ke-3.gif) |
38548 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-226.jpg) |

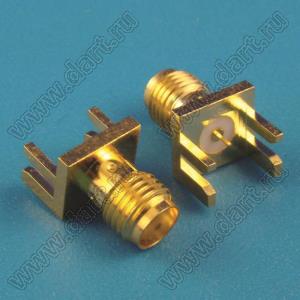

JC3.660.226

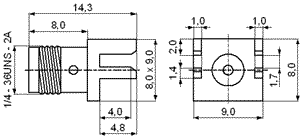

SMA-KE-4 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-ke-4.gif) |
38550 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-432.jpg) |

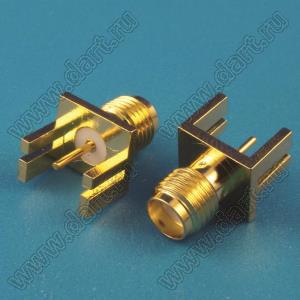

JC3.660.432

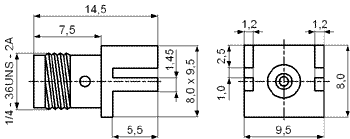

SMA-KE-7 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-ke-7.gif) |
38549 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-236.jpg) |

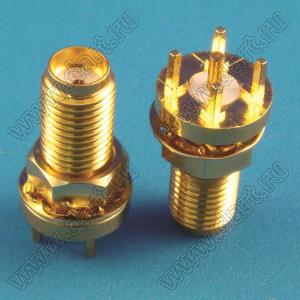

JC3.660.236

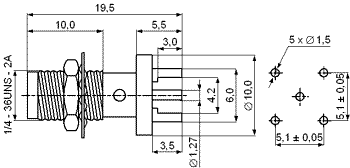

SMA-KE-5 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-ke-5.gif) |
50550 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-ke-6.jpg) |
JC3.660.431

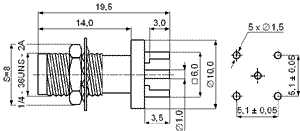

SMA-KE-6 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-ke-6.gif) |
38551 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-442.jpg) |

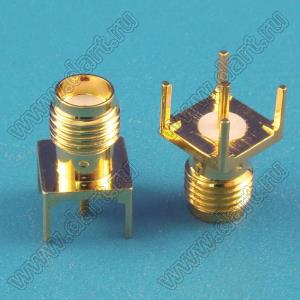

JC3.660.442

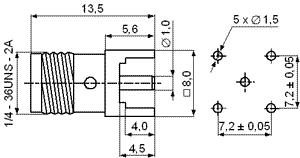

SMA-KE-8 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-ke-8.gif) |
38552 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-446.jpg) |

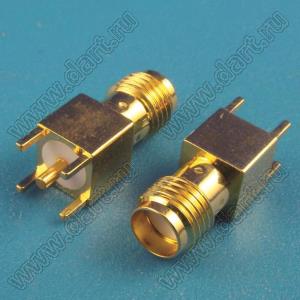

JC3.660.446

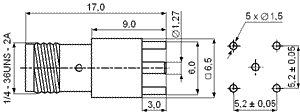

SMA-KE-9 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-ke-9.gif) |
50474 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-jwe.jpg) |
JC3.650.255
SMA-JWE |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-jwe.gif) |
38562 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-059.jpg) |

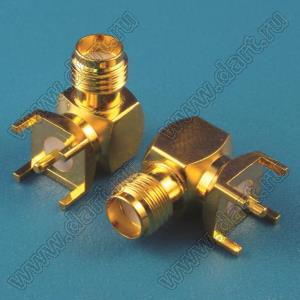

JC3.660.059

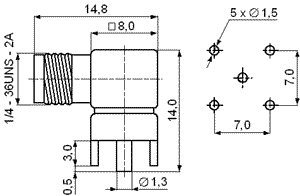

SMA-KWE-1 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-kwe-1.gif) |
38563 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-237.jpg) |

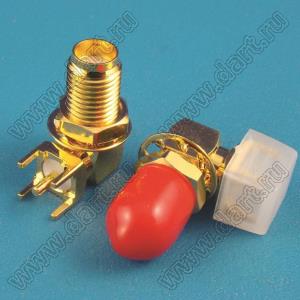

JC3.660.237

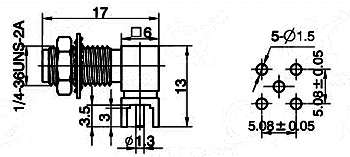

SMA-KWE-2 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-kwe-2.gif) |
38565 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-437.jpg) |

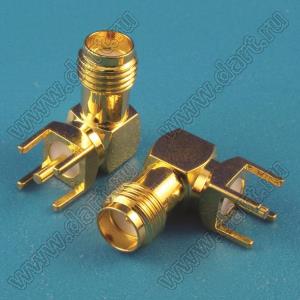

JC3.660.437

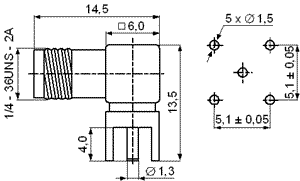

SMA-KWE-3 Molex 73100-0114 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-kwe-3.gif) |
38566 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-443.jpg) |

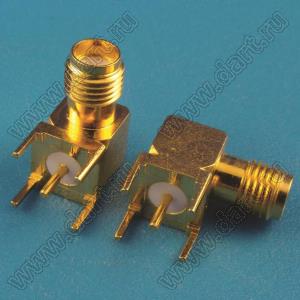

JC3.660.443

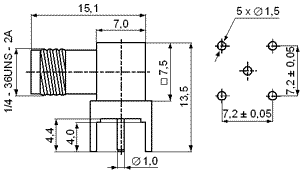

SMA-KWE-4 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-kwe-4.gif) |
38567 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-447.jpg) |

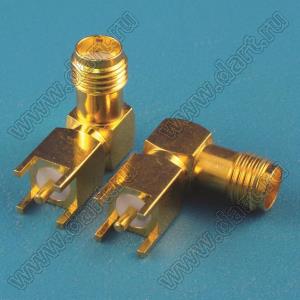

JC3.660.447
SMA-KWE-5 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-kwe-5.gif) |
38561 |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/jc3-660-047.jpg) |

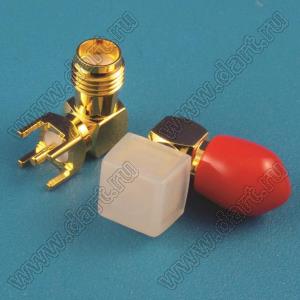

JC3.660.047
SMA-KWE |
![Разъемы для печатных плат, Серия SMA, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/sma/sma-kwe.gif) |
