Серия SMA

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°C)
Вибрация: MIL-STD-202. Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 12,4 ГГц (0...18 ГГц)
Максимальное рабочее напряжение: 335 В
Среднеквадратическое напряжение пробоя: 1000 В
Сопротивление центрального контакта: < 3 мОм
Сопротивление внешнего контакта: < 2 мОм
Сопротивление изоляции: > 5000 МОм
Вносимые потери: < 0,15 дБ / 6 ГГц
КСВН для прямого разъема: < 1,10 + 0,002 f < 1,05 + 0,001 f
КСВН для углового разъема: < 1,20 + 0,003 f < 1,10 + 0,001 f
Срок службы: > 500 циклов

Материалы и покрытия:
Экран: латунь, золочение
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий, золочение

Применимый стандарт:
MIL-C-39012
CECC 22110
IEC 60169-15

Вилка
Код	Min, мм	Max, мм
A	6,35	-
B	4,53	4,59
C	2,56	3,43
D	0,00	0,18
E	1,91	2,56
F	0,00	0,25
G	0,90	0,94
H	0,00	0,38
J	1,25	1,30
K	4,10	4,13

Розетка
Код	Min, мм	Max, мм
A	5,28	5,49
B	4,60	4,67
C	1,88	1,98
D	0,00	0,18
E	0,38	1,14
F	2,92	-
G	0,00	0,08
H	4,32	-
J	1,25	1,30
K	5,54	-

Серия SMA, Высокочастотные коаксиальные разъемы

Разъемы для полужесткого кабеля

Код товара	Рисунок	Марка	Чертеж

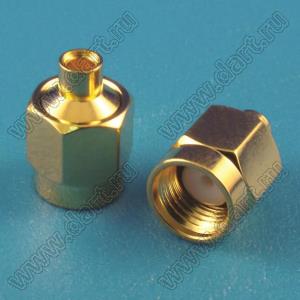

38520		JC3.650.038 SMA-JB2 SFT-50-2 RG-405/U

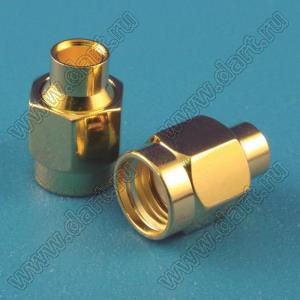

38525		JC3.650.039 SMA-JB3 SFT-50-3 RG-402/U

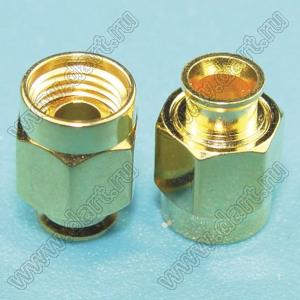

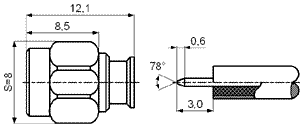

38526		JC3.650.240 SMA-JB3-1 SFT-50-3 RG-402/U

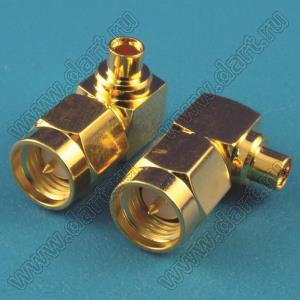

38530		JC3.650.040 SMA-JWB2 SFT-50-2 RG-405/U

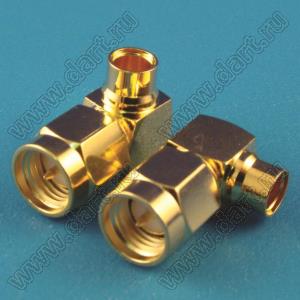

38532		JC3.650.041 SMA-JWB3 SFT-50-3 RG-402/U

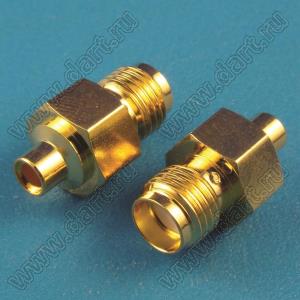

38536		JC3.660.224 SMA-KB2 SFT-50-2 RG-405/U

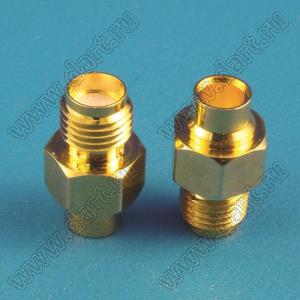

38537		JC3.660.225 SMA-KB3 SFT-50-3 RG-402/U

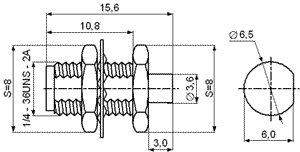

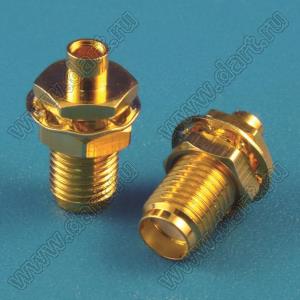

38538		JC3.660.434 SMA-KYB2 SFT-50-2 RG-405/U

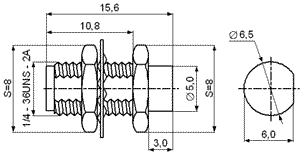

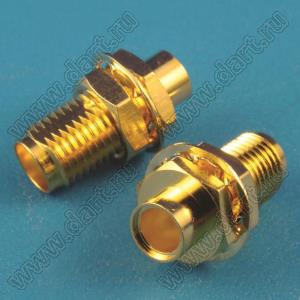

38539		JC3.660.435 SMA-KYB3 SFT-50-3 RG-402/U

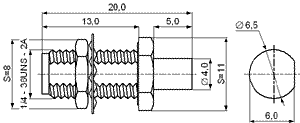

50555		JC3.660.450 SMA-KYB2-M SFT-50-2 RG-405/U

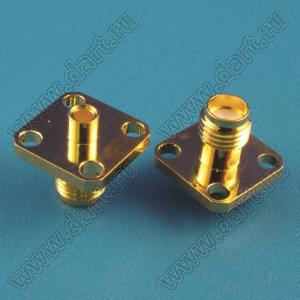

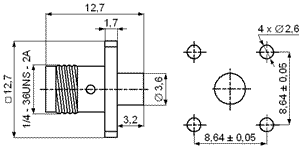

38540		JC3.660.244 SMA-KFB2 SFT-50-2 RG-405/U

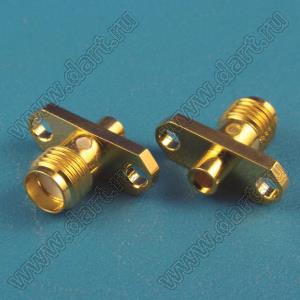

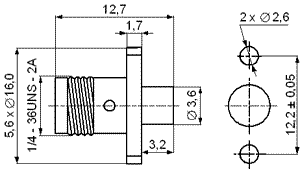

38541		JC3.660.246 SMA-KFB2-1 SFT-50-2 RG-405/U

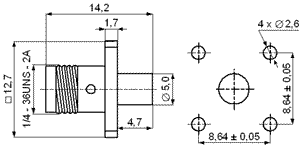

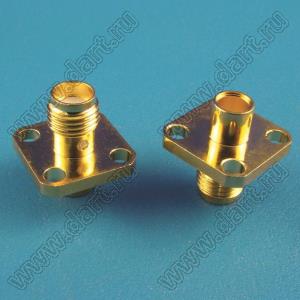

38542		JC3.660.245 SMA-KFB3 SFT-50-3 RG-402/U

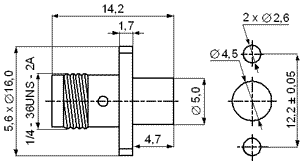

50522		JC3.660.247 SMA-KFB3-1 SFT-50-3 RG-402/U

Разъемы для гибкого кабеля
Разъемы для полужесткого кабеля
Разъемы для печатных плат
Фланцево-монтажные разъемы
Разъемы для монтажа на панель
Микрополосковые разъемы
Переходники

Серия SMA
