| Высокочастотные коаксиальные разъемы |
Серия BNC (50 Ом)
|
Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом, 70 Ом
Частота при постоянном токе: 4 ГГц
Максимальное рабочее напряжение: 500 В
Среднеквадратическое напряжение пробоя: 1500 В
Сопротивление центрального контакта: < 1,5 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,22
КСВН для углового разъема: < 1,30
Срок службы: > 500 циклов
|
|
Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение или посеребрение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: бериллий, золочение или посеребрение
Гнездо: латунь, золочение или посеребрение
Применимый стандарт:
MIL-C-39012
CECC 22120
IEC 60169-8
|
| Вилка |
| Код |
Min, мм |
Max, мм |
| A |
9,78 |
9,91 |
| B |
- |
- |
| C |
4,83 |
- |
| D |
1,32 |
1,37 |
| E |
5,33 |
5,84 |
| F |
0,15 |
0,30 |
| L |
0,08 |
- |
| N |
- |
0,64 |
| P |
5,28 |
5,79 |
| Q |
1,98 |
- |
| R |
2,06 |
2,21 |
| S |
55° |
65° |
| T |
1° |
4° |
 |
| Розетка |
| Код |
Min, мм |
Max, мм |
| A |
10,97 |
11,07 |
| B |
9,60 |
9,70 |
| C |
8,31 |
8,46 |
| D |
8,10 |
8,15 |
| E |
- |
4,72 |
| F |
5,18 |
5,28 |
| G |
8,31 |
8,51 |
| H |
1,91 |
2,06 |
| I |
4,78 |
5,28 |
| J |
4,72 |
5,23 |
| K |
- |
0,15 |
| L |
4,95 |
- |
| M |
2,06 |
2,21 |
| N |
8,79 |
9,04 |
| P |
- |
6,5 |
| R |
0,38 |
0,76 |
| S |
10,52 |
- |
 |
Разъемы для гибкого кабеля (50 Ом)
| 39024 |
 |

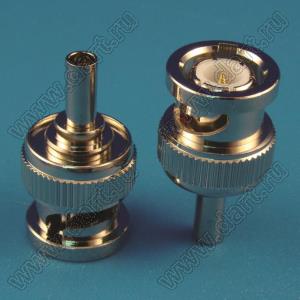

JC3.650.019
BNC-C-J1.5
SFF-50-1.5-1
RG-174/U |
 |
| 50450 |
 |
JC3.650.004
BNC-C-J2
SYV-50-2-2 |
 |

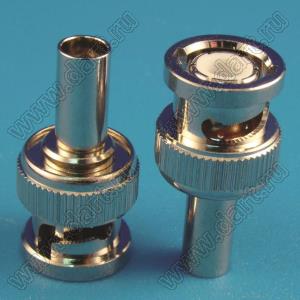

| 38137 |
 |
JC3.650.012
BNC-C-J3
SYV-50-3
SYV-50-5-1 |
 |
| 38138 |
 |

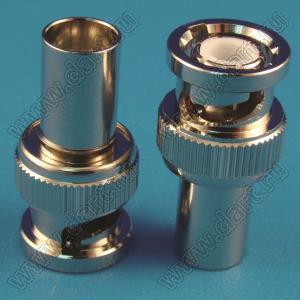

JC3.650.014
BNC-C-J5
SYV-50-3
SYV-50-5-1 |
|
39027
50483 |
 |
JC3.650.281/283
BNC-C-J2-1/J3-1
SYV-50-2-1
SYV-50-2-2
SYV-50-3 |
 |

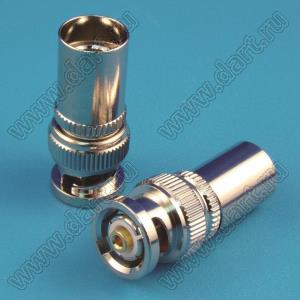

| 39029 |
 |
JC3.650.010
BNC-C-J7
SYV-50-7-1 |
 |
| 39048 |
 |

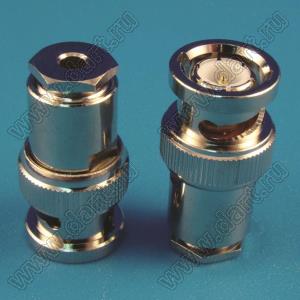

JC3.650.000
BNC-J2-1
SYV-50-2-1
SYV-50-2-2
SYV-50-3 |
 |
| 39050 |
 |

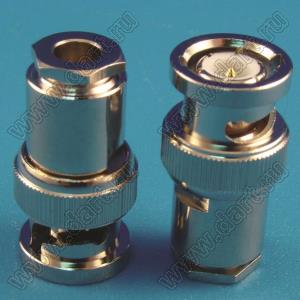

JC3.650.002
BNC-J3
SYV-50-2-1
SYV-50-2-2
SYV-50-3 |
|
| 39052 |
 |

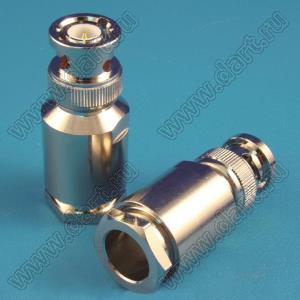

JC3.650.003
BNC-J7
SYV-50-7-1 |
 |
50496
50498 |
 |
JC3.660.000/002
BNC-KF2-1/KF3
SYV-50-2-1
SYV-50-2-2
SYV-50-3 |
 |
50499
50501 |
 |
JC3.660.005/007

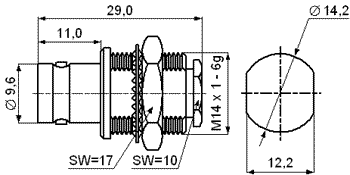

BNC-KY3/KY5
SYV-50-2-1
SYV-50-2-2
SYV-50-3 |
 |

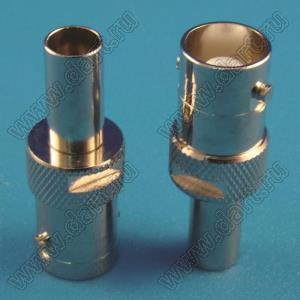

| 39035 |
 |
JC3.660.380
BNC-C-K3-1
SYV-50-3
RG-58/U |
 |

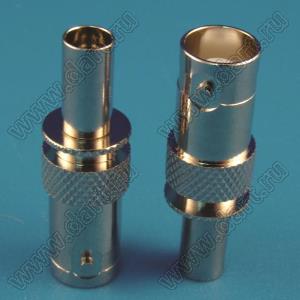

| 39036 |
 |
JC3.660.399

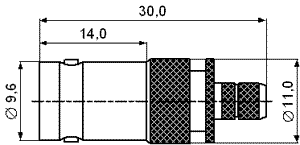

BNC-C-K3-2
SYV-50-3
RG-58/U |
 |
| 50530 |
 |
JC3.660.382
BNC-C-KF1.5
SFF-50-1.5-1
RG-174/U |
 |
| 50502 |
 |
JC3.660.008

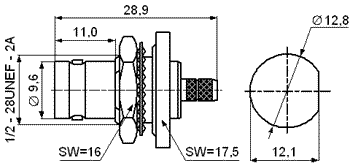

BNC-C-KY1.5-2
SFF-50-1.5-1
RG-174/U |
 |

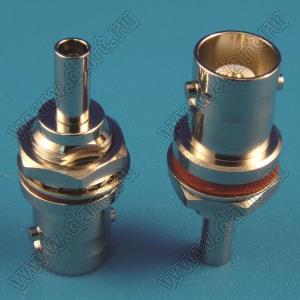

| 39040 |
 |
JC3.660.009

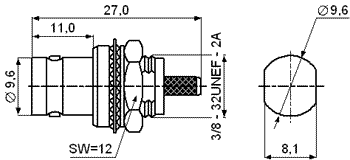

BNC-C-KY1.5-3
SFF-50-1.5-1
RG-174/U |
 |

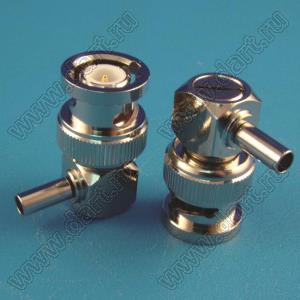

| 39030 |
 |
JC3.650.285
BNC-C-JW1.5
SFF-50-1.5-1
RG-174/U |
 |
| 39031 |
 |

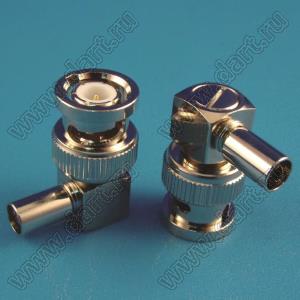

JC3.650.020
BNC-C-JW3
SYV-50-3
RG-58/U |
 |
| 50451 |
 |
JC3.650.006
BNC-C-JW5
SYV-50-5-1 |
 |

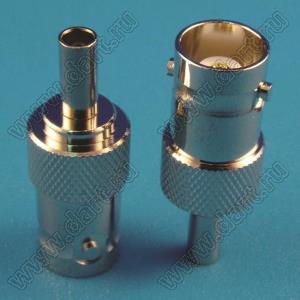

| 39032 |
 |
JC3.660.020
BNC-C-K1.5
SFF-50-1.5-1
RG-174/U |
 |
| 39044 |
 |

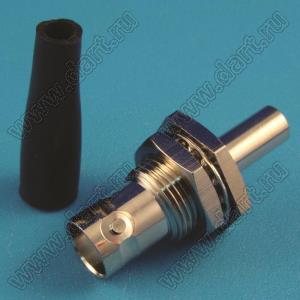

JC3.660.018

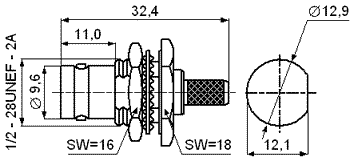

BNC-C-KY3
SYV-50-3 |
 |
| 50504 |
 |
JC3.660.014

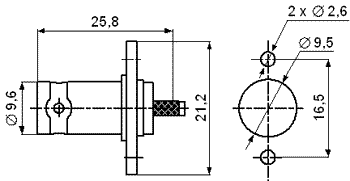

BNC-C-KF1.5-1
SFF-50-1.5-1
RG-174/U |
 |

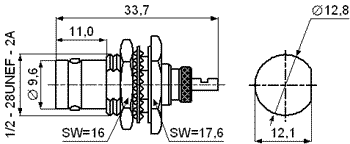

| 50526 |
 |
JC3.660.375
BNC-C-KY0.8
0.8C-2V |
 |

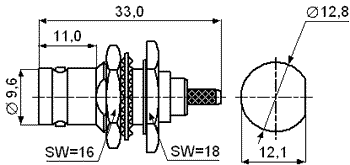

| 39039 |
 |

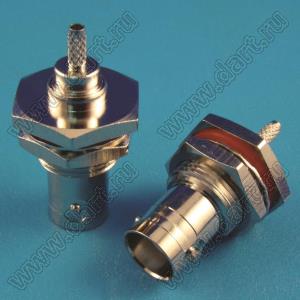

JC3.660.003
BNC-C-KY1.5
SFF-50-1.5-1 |
 |
| 50528 |
 |
JC3.660.378

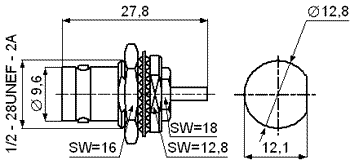

BNC-C-KY0.8-1
0.8C-2V |
 |
50484
50486 |
 |
JC3.650.286/288
BNC-C-J2-1/J3-2
SYV-50-2-1
SYV-50-2-2
SYV-50-3 |
 |
50531
50533 |
 |
JC3.660.383/385
BNC-C-K2-1/K3-2
SYV-50-2-1
SYV-50-2-2
SYV-50-3 |
 |

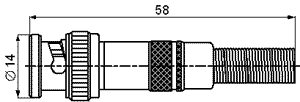

39056
39059 |
 |
JC3.650.021/023
BNC-JS2-1/JS3
SYV-50-2-1
SYV-50-2-2
SYV-50-3 |
 |
| 50503 |
 |
JC3.660.010

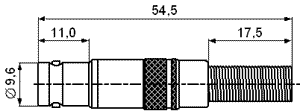

BNC-KS3
SYV-50-3 |
 |
Разъемы для гибкого кабеля (50 Ом)
Защитные колпачки (50 Ом)
Разъемы для печатных плат
(50 Ом)
Фланцево-монтажные разъемы
(50 Ом)
Разъемы для монтажа на панель
(50 Ом)
Специальные разъемы для антенны
(50 Ом)
Переходники (50 Ом)
Серия BNC (50 Ом)
|
|
|
|
