Высокочастотные коаксиальные разъемы

Серия BNC (50 Ом)

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом, 70 Ом
Частота при постоянном токе: 4 ГГц
Максимальное рабочее напряжение: 500 В
Среднеквадратическое напряжение пробоя: 1500 В
Сопротивление центрального контакта: < 1,5 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,22
КСВН для углового разъема: < 1,30
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение или посеребрение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: бериллий, золочение или посеребрение
Гнездо: латунь, золочение или посеребрение

Применимый стандарт:
MIL-C-39012
CECC 22120
IEC 60169-8


Вилка
Код Min, мм Max, мм
A 9,78 9,91
B - -
C 4,83 -
D 1,32 1,37
E 5,33 5,84
F 0,15 0,30
L 0,08 -
N - 0,64
P 5,28 5,79
Q 1,98 -
R 2,06 2,21
S 55° 65°
T






Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A 10,97 11,07
B 9,60 9,70
C 8,31 8,46
D 8,10 8,15
E - 4,72
F 5,18 5,28
G 8,31 8,51
H 1,91 2,06
I 4,78 5,28
J 4,72 5,23
K - 0,15
L 4,95 -
M 2,06 2,21
N 8,79 9,04
P - 6,5
R 0,38 0,76
S 10,52 -

Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы



Разъемы для монтажа на панель (50 Ом)

Код товара Рисунок Марка Чертеж

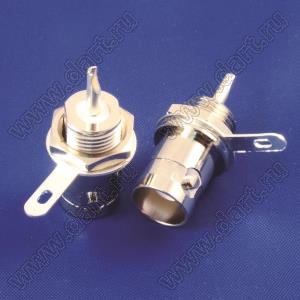

37918 Разъемы для монтажа на панель (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.400

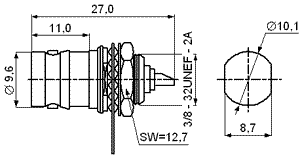

BNC-50KY
Разъемы для монтажа на панель (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
50538 Разъемы для монтажа на панель (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.401

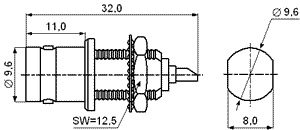

BNC-50KY-1
Разъемы для монтажа на панель (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
120473 Разъемы для монтажа на панель (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.402

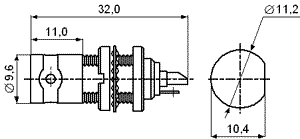

BNC-50KY-2
Разъемы для монтажа на панель (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
50539 Разъемы для монтажа на панель (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.403

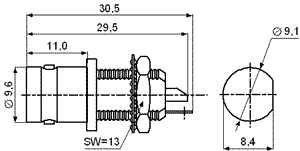

BNC-50KY-3
Разъемы для монтажа на панель (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

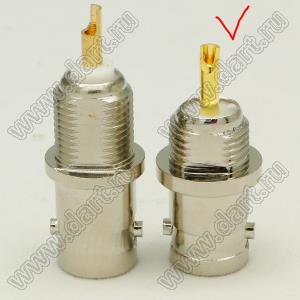

50527 Разъемы для монтажа на панель (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.377

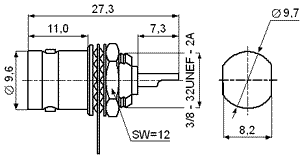

BNC-KY175
Разъемы для монтажа на панель (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

Разъемы для гибкого кабеля (50 Ом)
Защитные колпачки (50 Ом)
Разъемы для печатных плат (50 Ом)
Фланцево-монтажные разъемы (50 Ом)
Разъемы для монтажа на панель (50 Ом)
Специальные разъемы для антенны (50 Ом)
Переходники (50 Ом)

Серия BNC (50 Ом)
