Высокочастотные коаксиальные разъемы

Серия BNC (50 Ом)

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом, 70 Ом
Частота при постоянном токе: 4 ГГц
Максимальное рабочее напряжение: 500 В
Среднеквадратическое напряжение пробоя: 1500 В
Сопротивление центрального контакта: < 1,5 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,22
КСВН для углового разъема: < 1,30
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение или посеребрение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: бериллий, золочение или посеребрение
Гнездо: латунь, золочение или посеребрение

Применимый стандарт:
MIL-C-39012
CECC 22120
IEC 60169-8


Вилка
Код Min, мм Max, мм
A 9,78 9,91
B - -
C 4,83 -
D 1,32 1,37
E 5,33 5,84
F 0,15 0,30
L 0,08 -
N - 0,64
P 5,28 5,79
Q 1,98 -
R 2,06 2,21
S 55° 65°
T






Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A 10,97 11,07
B 9,60 9,70
C 8,31 8,46
D 8,10 8,15
E - 4,72
F 5,18 5,28
G 8,31 8,51
H 1,91 2,06
I 4,78 5,28
J 4,72 5,23
K - 0,15
L 4,95 -
M 2,06 2,21
N 8,79 9,04
P - 6,5
R 0,38 0,76
S 10,52 -

Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы



Фланцево-монтажные разъемы (50 Ом)

Код товара Рисунок Марка Чертеж
50453 Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.650.009

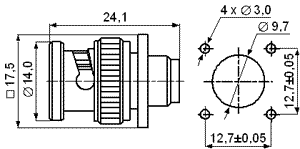

BNC-JF
Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

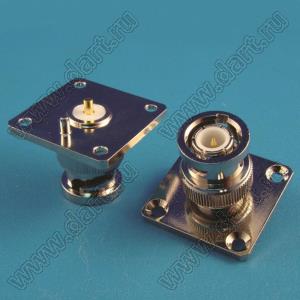

39088 Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.650.293

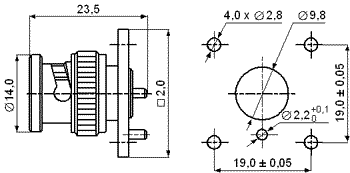

BNC-50JF-1
Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

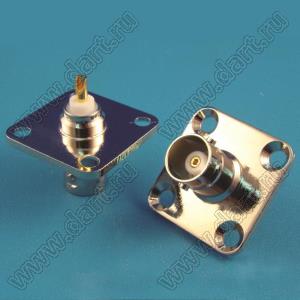

39091 Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.015

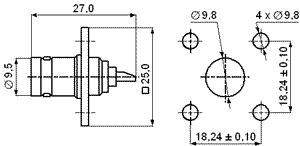

BNC-50KF-1
Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

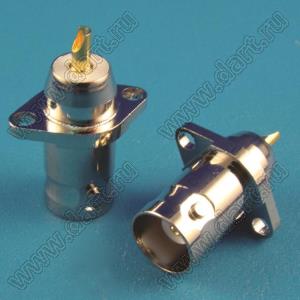

39092 Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.013

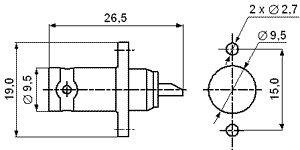

BNC-50KF-3
Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
50529 Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.379

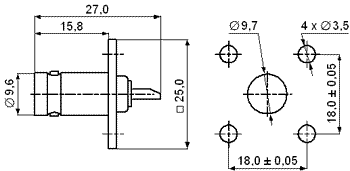

BNC-50KF-4
Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
50535 Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.388

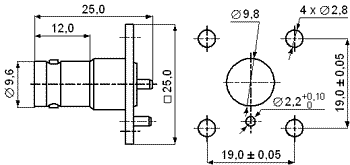

BNC-50KF-5
Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
39094 Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.004

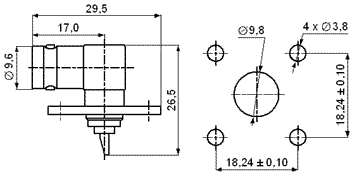

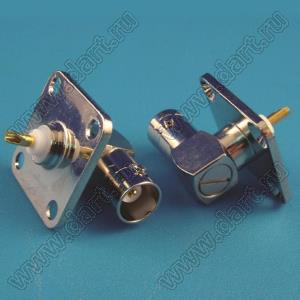

BNC-50KWF
Фланцево-монтажные разъемы (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

Разъемы для гибкого кабеля (50 Ом)
Защитные колпачки (50 Ом)
Разъемы для печатных плат (50 Ом)
Фланцево-монтажные разъемы (50 Ом)
Разъемы для монтажа на панель (50 Ом)
Специальные разъемы для антенны (50 Ом)
Переходники (50 Ом)

Серия BNC (50 Ом)
