Высокочастотные коаксиальные разъемы

Серия BNC (50 Ом)

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом, 70 Ом
Частота при постоянном токе: 4 ГГц
Максимальное рабочее напряжение: 500 В
Среднеквадратическое напряжение пробоя: 1500 В
Сопротивление центрального контакта: < 1,5 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,22
КСВН для углового разъема: < 1,30
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение или посеребрение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: бериллий, золочение или посеребрение
Гнездо: латунь, золочение или посеребрение

Применимый стандарт:
MIL-C-39012
CECC 22120
IEC 60169-8

Вилка
Код Min, мм Max, мм
A 9,78 9,91
B - -
C 4,83 -
D 1,32 1,37
E 5,33 5,84
F 0,15 0,30
L 0,08 -
N - 0,64
P 5,28 5,79
Q 1,98 -
R 2,06 2,21
S 55° 65°
T 1° 4°






Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A 10,97 11,07
B 9,60 9,70
C 8,31 8,46
D 8,10 8,15
E - 4,72
F 5,18 5,28
G 8,31 8,51
H 1,91 2,06
I 4,78 5,28
J 4,72 5,23
K - 0,15
L 4,95 -
M 2,06 2,21
N 8,79 9,04
P - 6,5
R 0,38 0,76
S 10,52 -

Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы



Разъемы для печатных плат (50 Ом)

Код товара Рисунок Марка Чертеж

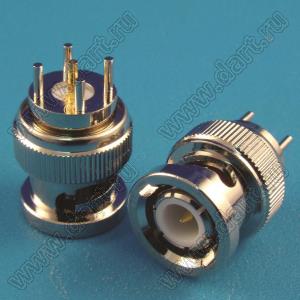

39062 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.650.275

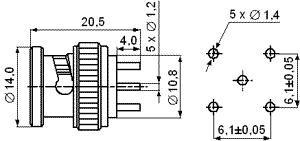

BNC-JE		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
50488 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.650.294

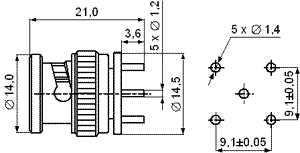

BNC-JE-3		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

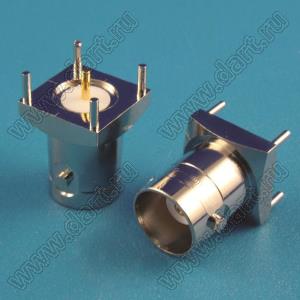

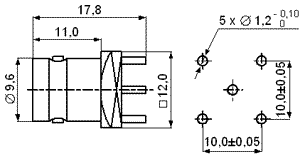

39064 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.397
BNC-KE		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
39065 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.390

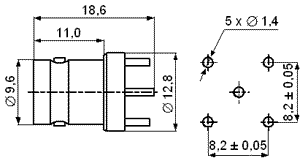

BNC-KE-1		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

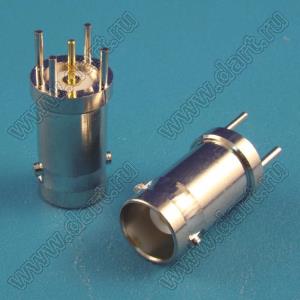

39066 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.391

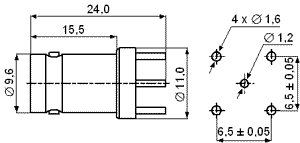

BNC-KE-3		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

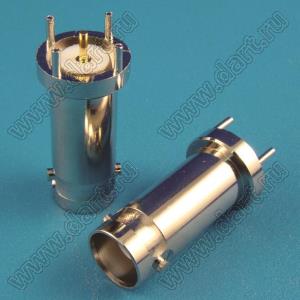

39067 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.392

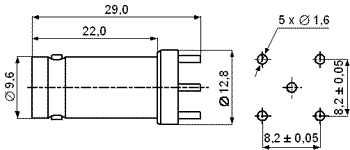

BNC-KE-5		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

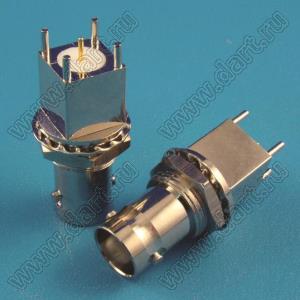

39069 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.393

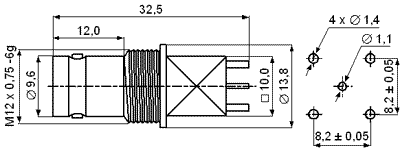

BNC-KE-8		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

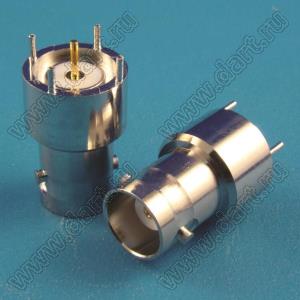

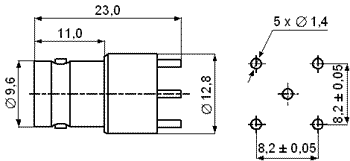

39070 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.394
BNC-KE-9		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

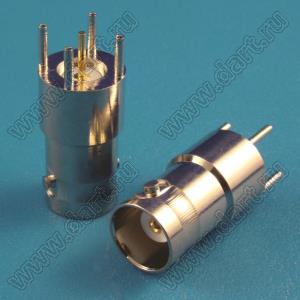

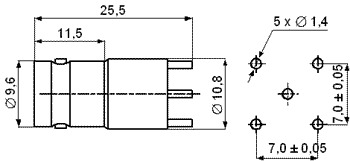

39071 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.395
BNC-KE-10		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
39072 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.387

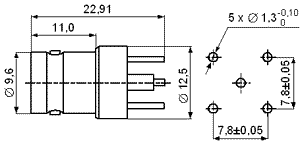

BNC-KE-14		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

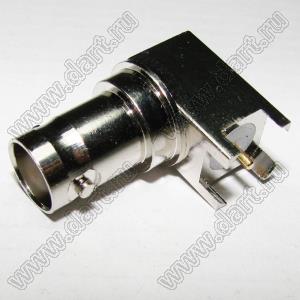

40382 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.396

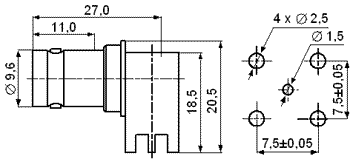

BNC-KWE-3		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

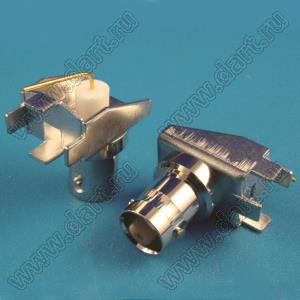

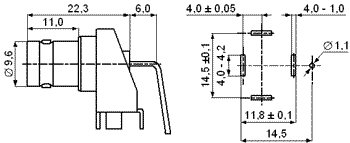

34957 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.017
BNC-KWE-5		 Разъемы для печатных плат (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

Разъемы для гибкого кабеля (50 Ом)
Защитные колпачки (50 Ом)
Разъемы для печатных плат (50 Ом)
Фланцево-монтажные разъемы (50 Ом)
Разъемы для монтажа на панель (50 Ом)
Специальные разъемы для антенны (50 Ом)
Переходники (50 Ом)

Серия BNC (50 Ом)
