Серия BNC (50 Ом)

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом, 70 Ом
Частота при постоянном токе: 4 ГГц
Максимальное рабочее напряжение: 500 В
Среднеквадратическое напряжение пробоя: 1500 В
Сопротивление центрального контакта: < 1,5 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,22
КСВН для углового разъема: < 1,30
Срок службы: > 500 циклов

Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение или посеребрение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: бериллий, золочение или посеребрение
Гнездо: латунь, золочение или посеребрение

Применимый стандарт:
MIL-C-39012
CECC 22120
IEC 60169-8

Вилка
Код	Min, мм	Max, мм
A	9,78	9,91
B	-	-
C	4,83	-
D	1,32	1,37
E	5,33	5,84
F	0,15	0,30
L	0,08	-
N	-	0,64
P	5,28	5,79
Q	1,98	-
R	2,06	2,21
S	55°	65°
T	1°	4°

Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

Розетка
Код	Min, мм	Max, мм
A	10,97	11,07
B	9,60	9,70
C	8,31	8,46
D	8,10	8,15
E	-	4,72
F	5,18	5,28
G	8,31	8,51
H	1,91	2,06
I	4,78	5,28
J	4,72	5,23
K	-	0,15
L	4,95	-
M	2,06	2,21
N	8,79	9,04
P	-	6,5
R	0,38	0,76
S	10,52	-

Переходники (50 Ом)

Код товара	Рисунок	Марка	Чертеж
39112		JC3.640.009 BNC-50KK
151725		JC3.640.081 BNC-50JJ

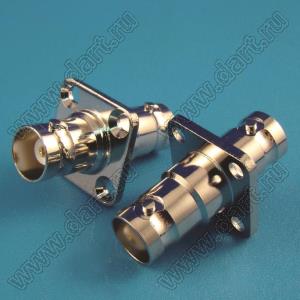

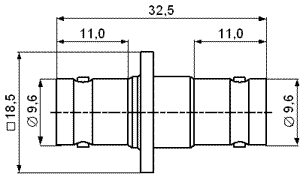

151726		JC3.640.184 BNC-50KKF

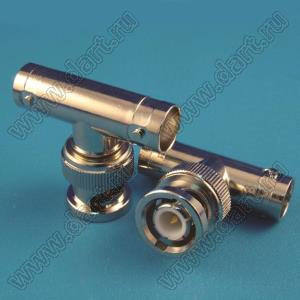

39116		JC3.640.195 BNC-50KJK

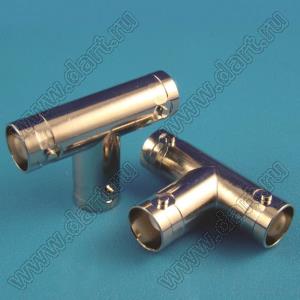

39117		JC3.640.196 BNC-50KKK

Разъемы для гибкого кабеля (50 Ом)
Защитные колпачки (50 Ом)
Разъемы для печатных плат (50 Ом)
Фланцево-монтажные разъемы (50 Ом)
Разъемы для монтажа на панель (50 Ом)
Специальные разъемы для антенны (50 Ом)
Переходники (50 Ом)

Серия BNC (50 Ом)
